¿Estás planeando un proyecto que requiere la instalación de una línea eléctrica de 30 amperios a lo largo de 200 pies? La elección del tamaño adecuado del cable es crucial para garantizar la seguridad y la eficiencia de tu sistema eléctrico. Un cable inadecuado no solo puede provocar pérdidas de energía, sino también representar un riesgo serio de sobrecalentamiento y cortocircuitos. En este artículo, te proporcionaremos consejos y recomendaciones precisas para determinar qué tamaño de cable necesitas, asegurando que tu instalación sea óptima y cumpla con los estándares requeridos. ¡Sigue leyendo y convierte tu proyecto en un éxito seguro!
Al realizar instalaciones eléctricas, es esencial contar con el tamaño de cable adecuado para garantizar un flujo seguro y eficiente de corriente eléctrica. En este artículo, abordaremos la pregunta crucial: ¿qué tamaño de cable se necesita para una carga de 30 amperios y una distancia de 200 pies? Ofreceremos consejos y recomendaciones para asegurar una instalación confiable y cumplir con los estándares de seguridad. Si estás interesado en aprender más sobre este tema y evitar problemas eléctricos en el futuro, ¡continúa leyendo!
Ya sea que esté utilizando un cable de extensión o un cable a tierra, es imprescindible ejecutarlo correctamente y seleccionar el tamaño de cable correcto. Un cableado con tamaños de cable incorrectos puede tener consecuencias desastrosas. A veces puede provocar un incendio, daños en el equipo y cables derretidos. Con todo esto en mente, planeo enseñar qué tamaño de cable se necesita para 30 amperios a 200 pies.
Para ejecutar un circuito de 30 amperios a más de 200 pies, generalmente necesita un cable de 4 AWG. Esta es la opción ideal para su proyecto de cableado. Si usa 120 V, habrá una caída de voltaje del 2,55 %. Esta caída de voltaje es menor que la caída de voltaje recomendada del 3%.
Caída de tensión permitida
Si utilizas una instalación de baja tensión y esta conexión se realiza a través de una red de distribución pública, deberás mantener una caída de tensión inferior al 3% para iluminación y inferior al 5% para otros fines. Superar estos valores puede tener consecuencias muy perjudiciales. Así que recuerde mantener la caída de voltaje dentro del rango seguro.
Tamaño de cable recomendado para un recorrido de 30 amperios y 200 pies
Para cualquier proyecto de cableado, debe seleccionar cables según sus necesidades a largo plazo. Por tanto, el tipo de material del alambre es crucial. Por ejemplo, a la hora de comprar, conviene elegir entre cables de cobre y cables de aluminio.
Si elige cobre, 4 AWG es suficiente para un cable de extensión de 30 amperios y 200 pies. Por el contrario, un alambre de aluminio de 300 Kcmil es suficiente.
Tenga en cuenta: Dependiendo del valor del amperaje, el tamaño del cable puede cambiar.
¿Aluminio o cobre?
Tanto el aluminio como el cobre son excelentes conductores. ¿Pero cuál es mejor para un proyecto de cableado subterráneo? (1, 2)
Depende de muchos factores. Aquí hay algunos datos que pueden ayudarle a tomar una decisión.
resistencia a la tracción
Con cualquier cable subterráneo, una mayor resistencia a la tracción es fundamental. Esto asegura que el cable no se rompa fácilmente. Cuando se trata de resistencia a la tracción, el cobre es muy superior al aluminio. El cobre tiene una resistencia a la tracción un 40% mayor en comparación con el aluminio. Esto significa que puedes moverte por las líneas sin preocupaciones.
Expansión térmica
La expansión térmica es la capacidad de un metal para expandirse cuando ese metal en particular se expone al calor. Normalmente los cables de cobre no se estiran tanto. En comparación con el aluminio, el valor de expansión térmica del cobre es bajo.
conductividad
Si no está familiarizado con los términos conductividad, aquí tiene una explicación sencilla. Cuando el calor o la corriente eléctrica fluye a través de un material, encuentra cierta resistencia de ese material en particular. La conductividad mide esta resistencia. Cuando se trata de conductividad eléctrica, el cobre es una opción mucho mejor que el aluminio.
Los tres hechos anteriores son más que suficientes para tomar una decisión sobre cuál es mejor: el aluminio o el cobre. Sin duda, los cables de cobre son la mejor opción para proyectos de cableado subterráneo.
Consejo: Los cables de plata son los mejores conductores. Pero mucho más caro que los cables de cobre.
Caída de voltaje del cable de cobre 4 AWG
A 120 V, 30 amperios y un recorrido de 200 pies, el cable 4 AWG tiene una caída de voltaje de 3,065 V. En porcentaje, este valor es del 2,55%. Por tanto, la caída de tensión se encuentra dentro del rango seguro.
Consejo: A 240 V la caída de tensión es del 1,28%.
¿Puedo usar un cable 3AWG para 30 amperios y una longitud de 200 pies?
Sí, puede utilizar cable de cobre de 3 AWG para 30 amperios y 200 pies. Pero teniendo en cuenta la conductividad, un cable de 4 AWG es la opción ideal. El cable de 3 AWG es más grueso que el cable de 4 AWG. Por lo tanto, un cable de 3 AWG produce una resistencia mayor que un cable de 4 AWG. Esto significa una menor conductividad para cables de 4 AWG. El cable 3 AWG es el diámetro máximo de cable que puede usar para 30 amperios y 200 pies de largo.
¿Cuál es la distancia máxima para un circuito de 30 amperios con cable de calibre 10?
Cuando hablamos del cable de extensión de 200 pies, el cable de cobre de 10 AWG es uno de los temas más discutidos en Internet. La mayoría de la gente supone que los cables de 10 AWG son el diámetro mínimo para un cable de extensión de 200 pies. ¿Es verdad? Bueno, lo descubriremos a continuación.

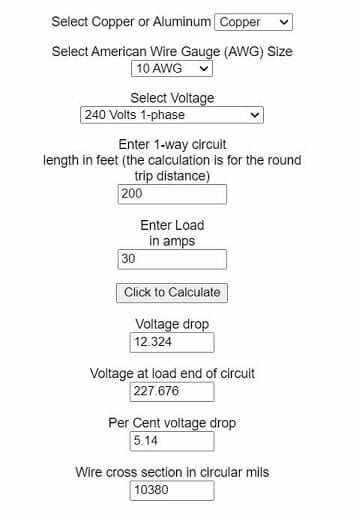

Para 240V
Si un cable de 10 AWG recorre 200 pies con una corriente de 30 amperios, la caída de voltaje es del 5,14%.
Distancia máxima = 115 pies (considerando una caída de voltaje inferior al 3%)
Para 120V
Si un cable de 10 AWG recorre 200 pies con una corriente de 30 amperios, la caída de voltaje es del 10,27%.
Distancia máxima = 57 pies (considerando una caída de voltaje inferior al 3%)
Si desea utilizarlo a 30 amperios, el cable de calibre 10 durará menos de 100 pies.. Sin embargo, esta distancia puede variar dependiendo del voltaje de arranque. Puede hacerse una buena idea utilizando una calculadora de caída de voltaje. Ésta es la forma más sencilla de determinar la distancia adecuada.
Tenga en cuenta: Sin embargo, el cable de 10 AWG es el diámetro mínimo que se puede utilizar para 30 amperios. El único inconveniente es que el cable 10 AWG no puede extenderse a más de 200 pies.
Malos resultados de Usando un cable más pequeño
Cuanto más grande sea el cable, más corriente podrá manejar. Sin embargo, estos cables grandes pueden resultar bastante caros. Por esta razón, la mayoría de la gente intenta realizar el trabajo con un cable más pequeño. Pero no comprenden las consecuencias de tal acto. Por ejemplo, las líneas más pequeñas presentan fallas cuando se someten a cargas masivas. Estos errores se presentarán de muchas formas. A continuación analizaremos estos malos resultados.
Brotes de incendio
Una pequeña rotura de cable puede provocar un incendio eléctrico. Si las cosas se salían de control, el incendio podría arrasar un edificio entero. Incluso los disyuntores pueden no ser capaces de detener tal sobrecarga. En algunos casos puede incluso provocar una explosión. Por lo tanto, cuando se utilizan cables finos, el peor de los casos es un incendio.
Derretir
Una carga pesada puede generar una gran cantidad de calor. Esta cantidad de calor puede ser demasiado para condensadores y cables delgados. En algún momento los cables podrían derretirse. Además, esta fusión también puede afectar el interior de la electrónica. En la mayoría de los casos, estos dispositivos pueden sufrir daños irreparables.
Dispositivos dañados
Como se analizó en la sección anterior, la fusión puede ser la causa de daños en los equipos eléctricos. Pero esa no es la única razón. Por ejemplo, todos los dispositivos funcionan con un circuito de 30 amperios. Por lo tanto, si los dispositivos no reciben suficiente energía, pueden quemarse por completo o dañarse parcialmente.
Caídas de voltaje
Al recorrer una distancia de 200 pies, la caída de voltaje debe ser inferior al 3% para iluminación y inferior al 5% para otros fines. Si el cable seleccionado no puede mantener estos ajustes, se pueden producir daños en todo el circuito. Entonces, si usa un cable pequeño, puede exceder la caída de voltaje recomendada.
úsese y tírese
Los alambres de cobre pueden soportar más desgaste que los alambres de aluminio. Esto no significa que los cables de cobre sean invulnerables. Al igual que los alambres de aluminio, los alambres de cobre también experimentan cierto desgaste cuando se los somete a una tensión excesiva.
¿Qué tamaño de cable es mejor para un recorrido de 30 amperios y 200 pies?
Aunque un cable de 10 AWG es una opción adecuada para un circuito de 30 amperios, no puede recorrer más de 200 pies. Por otro lado, el cable 3 AWG tiene un espesor mayor. Eso significa más resistencia. Entonces, la elección obvia es el cable de cobre 4 AWG.
¿Es seguro usar un cable de extensión desde mi casa hasta un cobertizo?
Si planea ejecutar una conexión desde su casa hasta su cobertizo, tiene dos opciones. Puede tender un cable de extensión o enterrar el cable. De cualquier manera, harás el trabajo. Sin embargo, por motivos de seguridad, enterrar el cable es la mejor opción.
Un cable de extensión no es una solución permanente para el cableado exterior. Es un excelente método en caso de emergencia. Pero no es la opción más segura que existe. A continuación se detallan algunos problemas que puede encontrar al utilizar un cable de extensión para exteriores.
- El cable de extensión podría dañarse.
- Un cable de extensión desprotegido puede ser peligroso para otras personas en el jardín.
- Conectar el cable de extensión a varios dispositivos no es una experiencia agradable.
Por lo tanto, considerando los factores anteriores, es seguro enterrar el cable. Para ello necesitas algunos cables y alambres UF. UF significa Alimentador subterráneo. Estos cables están diseñados específicamente para uso en exteriores.
Resumen
Ejecutar una línea eléctrica de 30 amperios y 200 pies de largo puede ser una tarea complicada dependiendo de la elección y el diseño. Por ejemplo, debes elegir entre cobre y aluminio. Luego el tamaño de cable correcto. Finalmente, el método de cableado. ¿Cables o cables de extensión?
Para tener éxito en un proyecto de cableado exterior, debe tomar las decisiones correctas. De lo contrario, se producirán dispositivos rotos o dañados.
