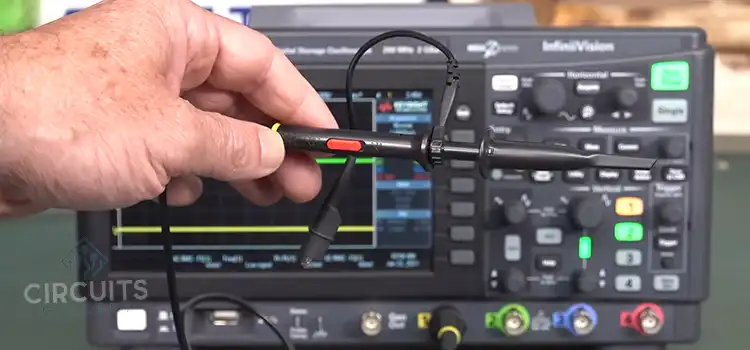

Sonda de osciloscopio X1 X10: Diferencia | Detección y compensación de sondas
Cuando nos sumergimos en el fascinante mundo de la electrónica, uno de los elementos esenciales que ningún técnico o aficionado debería pasar por alto es la sonda de osciloscopio. ¿Sabías que la elección entre una sonda X1 y X10 puede marcar la diferencia en la calidad de tus mediciones? En este artículo, exploraremos no solo las diferencias fundamentales entre estos dos tipos de sondas, sino también la importancia de la detección y compensación de sondas en tus proyectos. Únete a nosotros para descubrir cómo optimizar tus mediciones y obtener resultados más precisos en tu laboratorio o en el campo. ¡Adéntrate en el universo de la electrónica y mejora tu destreza técnica!
«¿Te has preguntado alguna vez cómo funcionan las sondas de osciloscopio y cuál es la diferencia entre una sonda X1 y una X10? En este artículo, exploraremos a fondo el mundo de las sondas de osciloscopio, centrándonos en la detección y compensación de sondas. Descubriremos cómo estas herramientas son esenciales al momento de medir señales electrónicas con precisión y cómo su elección adecuada puede marcar la diferencia en tus mediciones. Si eres un entusiasta de la electrónica o un profesional en el campo, no puedes perderte esta guía completa sobre sondas de osciloscopio. ¡Prepárate para sumergirte en el fascinante mundo de la detección y compensación de sondas!»
Las sondas de osciloscopio de voltaje pasivo se dividen en dos tipos. Por lo general, están etiquetados como X1 y X10, mientras que ocasionalmente se observan 1X y 10X. El término se refiere al factor por el cual la sonda multiplica la impedancia del propio osciloscopio.
Una sonda X1 no reduce ni atenúa la señal de entrada, mientras que una sonda X10 reduce la amplitud de la señal en la entrada del osciloscopio a 1/10 de la amplitud de la señal.
¿Cuáles son las diferencias fundamentales entre las sondas X1 y X10?
Las diferencias básicas entre las sondas X1 y X10 se enumeran a continuación:
X1 X10mojaduraUna sonda 1x conecta el osciloscopio directamente al punto de prueba, sin mayor atenuación.Las sondas «estándar» que vienen con la mayoría de los osciloscopios son las sondas diez-X. Reducen la amplitud de la señal en un factor de diez.sensibilidadLas sondas 1x son más sensibles y pueden detectar señales pequeñas más fácilmente (±30 V).Menos sensible que las sondas X1 debido a la atenuación provocada por las sondas X10. Puede medir hasta ±300V.amplitud máximaSi el nivel de la señal es bajo, menos de 40 V pico a pico, tiene sentido una sonda 1x.Debido a la atenuación adicional, las sondas 10x son adecuadas para mediciones de alta tensión (400 Vpp).Banda anchaLa capacitancia de entrada del osciloscopio actúa como un filtro de paso bajo; las sondas 1x tienen un ancho de banda limitado (6 MHz). Las sondas 10x tienen un ancho de banda significativamente mayor que las sondas 1x (10 MHz).Efecto de cargaAltoMenosimpedancia1MΩ // 100pF10MΩ // 20pF
¿Cómo detecta el osciloscopio las sondas?
En determinadas circunstancias, un osciloscopio puede determinar si se trata de una sonda 1x o 10x y cambiar automáticamente su configuración. Esto es posible porque muchas sondas 10x incluyen un pasador de metal en el lado del telescopio. Cuando esto golpea un anillo sensor en la entrada del osciloscopio, el osciloscopio detecta el uso de una sonda de 10x.

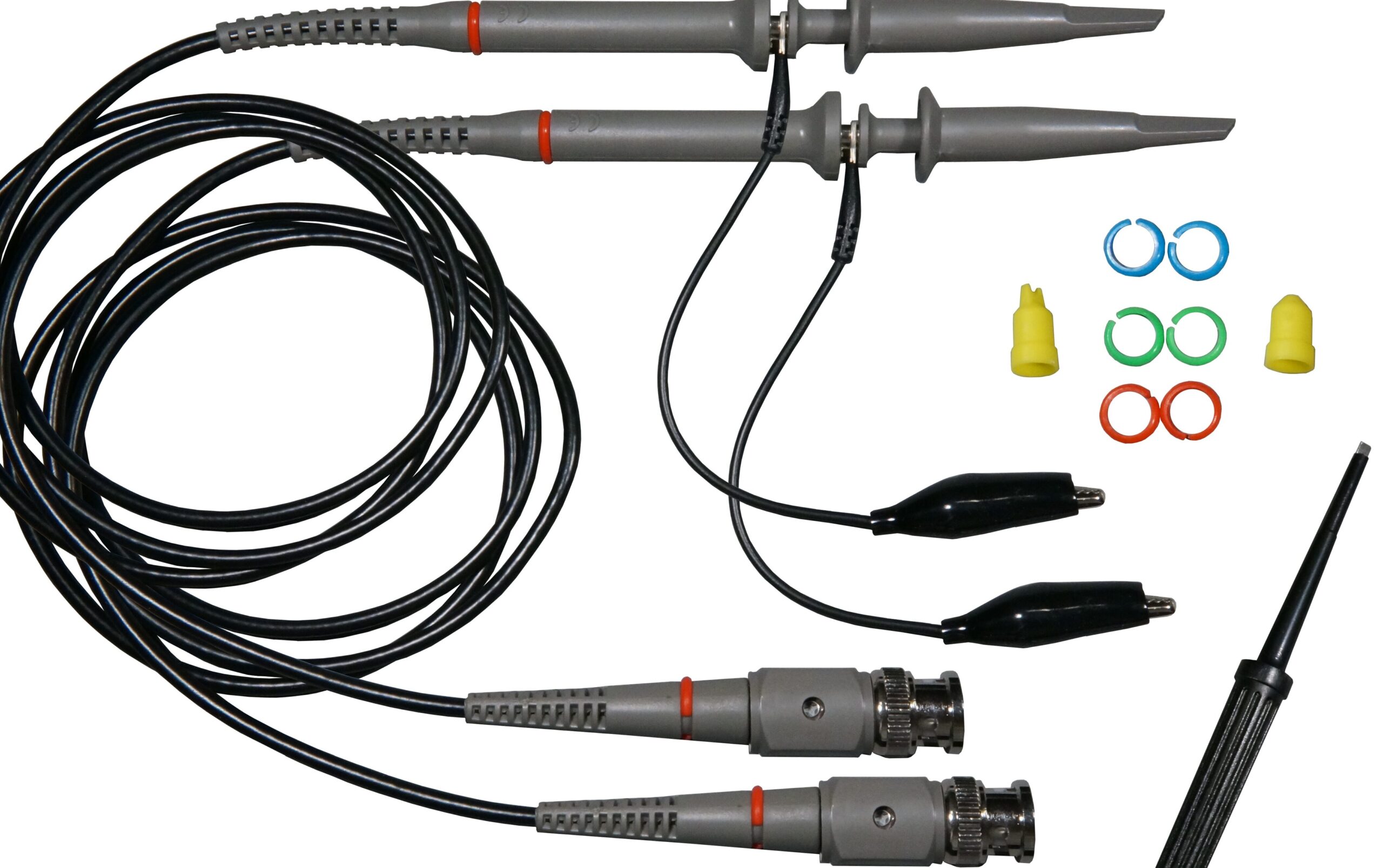

Figura 1: Sondas X10 con punta metálica
Además, el circuito interno de las sondas X10 es diferente al de las sondas X1.
Figura 2: Circuito de sonda X10 (izquierda) y circuito de sonda X1 (derecha)
Preguntas y respuestas frecuentes (FAQ)
¿Puedo cambiar entre X1 y X10 en la misma sonda?
Al ajustar un interruptor lateral, algunas sondas se pueden utilizar como sondas 1x o 10x. Se llaman sondas conmutables. Si la atenuación de la sonda no se detecta automáticamente cuando se utiliza una sonda conmutable, asegúrese de actualizar correctamente la configuración del osciloscopio.
¿Las sondas X1 y X10 tienen diferentes resistencias de entrada?
Sí, la resistencia de entrada de ambas sondas es diferente. Una sonda X10 tiene una resistencia de entrada de 10 MΩ porque debe atenuar la señal de entrada a 1/10Th su entrada original. Las sondas X1, en cambio, tienen una resistencia de entrada de 1 MΩ, por lo que en este caso no se requiere atenuación.
¿Qué es la compensación de sonda en las sondas X10?
La compensación de la sonda hace coincidir la capacitancia en la punta de la sonda con la capacitancia en la capacitancia de entrada inherente del osciloscopio. Antes de utilizar sondas pasivas, se recomienda ajustarlas para reducir las imprecisiones de amplitud y forma del pulso en la señal medida.
Diploma
Las sondas de osciloscopio son un accesorio imprescindible para cualquier osciloscopio. Lo más habitual es que se utilicen sondas de osciloscopio pasivas de 10X, aunque es posible que sea necesario considerar diferentes tipos de sondas de prueba según la aplicación.
Sonda de osciloscopio X1 X10: Diferencia | Detección y compensación de sondas
Cuando nos sumergimos en el fascinante mundo de la electrónica, uno de los elementos esenciales que ningún técnico o aficionado debería pasar por alto es la sonda de osciloscopio. ¿Sabías que la elección entre una sonda X1 y X10 puede marcar la diferencia en la calidad de tus mediciones?
Diferencias fundamentales entre las sondas X1 y X10
Las sondas de osciloscopio de voltaje pasivo se dividen en dos tipos: X1 y X10. A continuación, exploraremos las principales diferencias entre ellas:
- Tipos de conexión:
- X1: Conecta el osciloscopio directamente al punto de prueba, sin atenuación de la señal.
- X10: Reduce la amplitud de la señal a 1/10 antes de enviarla al osciloscopio.
- sensibilidad:
- X1: Es más sensible y puede detectar señales pequeñas más fácilmente, soportando hasta ±30 V.
- X10: Menos sensible debido a la atenuación, pero capaz de medir hasta ±300 V.
- Amplitud máxima:
- X1: Ideal para niveles de señal bajos (menos de 40 V pico a pico).
- X10: Adecuado para mediciones de alta tensión (hasta 400 Vpp).
- Ancho de banda:
- X1: Tiene un ancho de banda más limitado (alrededor de 6 MHz).
- X10: Ofrece un ancho de banda significativamente mayor (hasta 10 MHz).
- Efecto de carga:
- X1: Alto.
- X10: Menos.
- Impedancia:
- X1: 1 MΩ / 100 pF.
- X10: 10 MΩ / 20 pF.
Detección y compensación de sondas
La detección de sondas en osciloscopios se refiere a la capacidad del dispositivo para identificar el tipo de sonda conectada. En ciertas circunstancias, un osciloscopio puede determinar automáticamente si se está utilizando una sonda X1 o X10, lo que permite ajustar las configuraciones de medición en consecuencia.
La compensación de sondas es un proceso crítico que asegura que las mediciones sean precisas. Con el uso de un calibrador de señal, los técnicos pueden ajustar las sondas para eliminar el error sistemático en las mediciones, garantizando una respuesta plana en todo el ancho de banda.
Preguntas Frecuentes (FAQs)
¿Qué tipo de sonda es mejor para mi aplicación?
La elección entre una sonda X1 o X10 depende de tus necesidades específicas. Si trabajas principalmente con señales de bajo voltaje, una sonda X1 puede ser más adecuada. En cambio, para aplicaciones de alta tensión, se recomienda usar una sonda X10.
¿Cómo puedo compensar una sonda de osciloscopio?
Para compensar una sonda, conecta el osciloscopio a un calibrador de señal y ajusta el botón de compensación de la sonda hasta que la forma de onda en la pantalla sea lo más plana posible. Esto asegura una medición precisa y confiable.
¿Qué pasa si no compenso mi sonda antes de usarla?
Si no compensas tu sonda, podrías obtener mediciones incorrectas que afecten la calidad y la precisión de tus resultados. Esto es especialmente crítico en aplicaciones donde la precisión es fundamental.
Conclusión
comprender la diferencia entre las sondas de osciloscopio X1 y X10, así como la importancia de la detección y compensación, es vital para realizar mediciones precisas en proyectos electrónicos. Seleccionar la sonda adecuada y seguir los procedimientos de compensación te permitirá optimizar tus resultados. Sumérgete en el mundo de la electrónica y mejora tus habilidades con tus nuevos conocimientos sobre sondas de osciloscopio.
