¿Te has preguntado alguna vez qué papel juega la resistencia eléctrica en nuestra vida cotidiana? Desde los dispositivos que utilizamos hasta los sistemas que mantienen nuestras casas iluminadas, la resistencia es fundamental para el funcionamiento de la electricidad. En este artículo, te presentamos una tabla de resistencia de ohmios que desglosa este concepto esencial, acompañado de una guía completa para que comprendas no solo qué es la resistencia eléctrica, sino también cómo calcularla y aplicarla en diferentes situaciones. Ya seas un aficionado a la electrónica, un estudiante curioso o simplemente alguien que busca ampliar sus conocimientos, esta guía te proporcionará las herramientas necesarias para dominar el fascinante mundo de la resistencia eléctrica. ¡Empecemos!
¿Estás buscando entender a fondo la resistencia eléctrica y cómo se mide en ohmios? ¡Entonces has llegado al lugar indicado! En esta guía completa, te presentaremos una tabla de resistencia de ohmios, la cual te ayudará a comprender los diferentes tipos de resistores y sus valores. Desde los conceptos básicos hasta las aplicaciones prácticas, descubrirás todo lo necesario para adentrarte en el mundo de la resistencia eléctrica. ¡Prepárate para conocer los secretos de los ohmios y dominar este aspecto esencial de la electricidad!
Ohm, la unidad derivada del SI, se utiliza para calcular la resistencia eléctrica de un material o dispositivo eléctrico. Cuando se aplica una diferencia de potencial de un voltio a un conductor, éste tiene una resistencia de un ohmio a través del cual fluye una corriente de un amperio. Así, cada resistencia de ohmios se identifica mediante diferentes temperaturas y un código de color.
>
tabla de resistencia de ohmios
Tanto en circuitos eléctricos como electrónicos, las resistencias se pueden utilizar de diversas formas para controlar el flujo de corriente o inducir una caída de voltaje. Sin embargo, para lograrlo, la resistencia real debe tener un determinado “valor de resistencia” o “valor de resistencia”. Hay muchos niveles de resistencia diferentes para las resistencias, que van desde fracciones de un ohmio (Ω) hasta millones de ohmios.
Obviamente, sería imposible tener resistencias en todos los valores posibles, por ejemplo 1 ohmio, 2 ohmios, 3 ohmios, 4 ohmios, etc., ya que se necesitarían literalmente decenas de millones de resistencias individuales para cubrir todos los valores posibles. En cambio, las resistencias se crean con los llamados “valores preferidos”, que son los valores estándar de las resistencias.
Código de color de resistencia
Si la caja de la resistencia es lo suficientemente grande como para ver la impresión, como ocurre con las resistencias de potencia grandes, el valor de la resistencia, la tolerancia y la potencia nominal generalmente se imprimen en la resistencia como números o letras. Las especificaciones se dan en un código de colores si la resistencia es pequeña, p.e. B. una resistencia de carbono o de aluminio de 1/4 de vatio, ya que la impresión sería difícil de ver.
Prácticamente todas las resistencias cableadas de hasta un vatio de potencia están codificadas por colores. La norma internacional IEC 60062 contiene una definición de codificación. Los códigos de identificación de resistencias y condensadores se describen en esta norma. El estándar especifica las bandas de colores y los códigos numéricos comúnmente utilizados para resistencias SMD de montaje superficial.
Estas bandas pintadas de colores muestran tanto su valor de resistencia como su tolerancia al tamaño físico de la resistencia para indicar su potencia. Un método de identificación creado por estas bandas pintadas de colores a menudo se denomina código de color de resistencia.

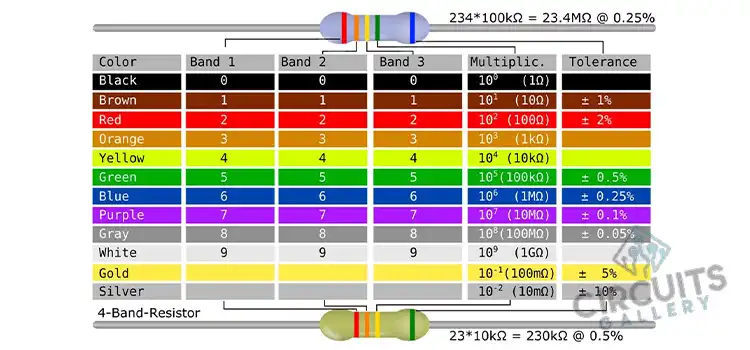

Tabla de códigos de colores de resistencias
La siguiente tabla muestra cómo calcular la resistencia y la tolerancia de las resistencias. Si se conocen los valores, la tabla también se puede utilizar para establecer el color de las bandas. Para determinar rápidamente los valores de resistencia, utilice una calculadora de resistencia automática.
>
Sin embargo, a veces la dirección de lectura no es clara y la diferencia entre los colores puede resultar confusa. Para estar seguro, es mejor consultar la documentación del fabricante. Si los códigos de color están quemados o el lapso de tiempo ya no es comprensible, use un óhmetro para determinar la resistencia.

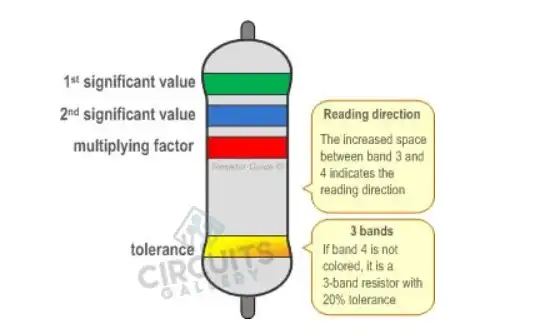

resistencia de 4 bandas
La versión más típica es el código de colores de cuatro bandas. Estas resistencias constan de dos bandas para el valor de resistencia, una para el multiplicador y otra para la tolerancia. Por ejemplo, si una resistencia tiene cuatro bandas, verde, azul, roja y dorada, puedes usar una tabla de códigos de colores para determinar que verde significa 5 y azul significa 6.
>
El multiplicador está representado por la tercera banda, donde el rojo representa un valor multiplicador de dos (10).2). Esto le da a esta resistencia un valor de 56,10.2 = 56,100 = 5600 Ω. La resistencia tiene una tolerancia del 5% como lo indica la banda dorada. Por lo tanto, el valor de resistencia está en el rango de 5320 Ω a 5880 Ω (5560 − 5%).
resistencia de 5 bandas
Las resistencias de alta precisión tienen una banda adicional para marcar un tercer dígito significativo. Por tanto, las tres primeras bandas reflejan las cifras significativas, la cuarta banda es el factor de multiplicación y la quinta banda es la tolerancia.
>
Por ejemplo, una resistencia con una tolerancia del 0,5% y los colores marrón (1), amarillo (4), violeta (7), negro (x 100 = x1) y verde (0,5%). Este esquema de color de cinco bandas tiene ciertas excepciones. Por ejemplo, la banda adicional puede ocasionalmente indicar una especificación militar para la tasa de falla o un coeficiente de temperatura (resistencias heredadas o especiales).

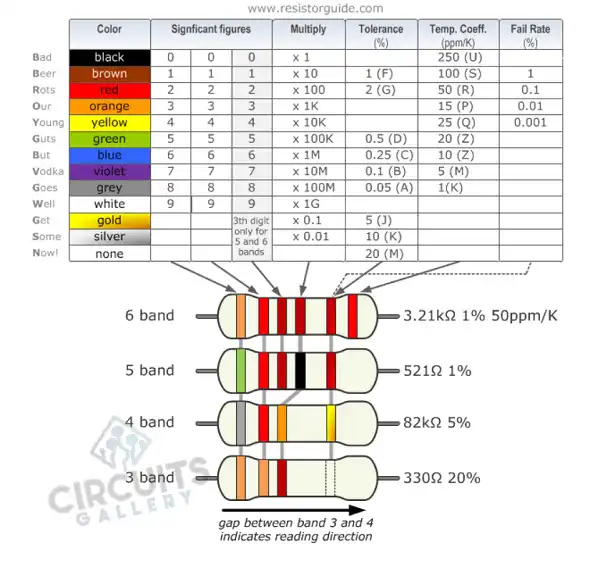

resistencia de 6 bandas
Normalmente, las resistencias de alta precisión con una banda adicional para definir el coeficiente de temperatura (ppm/C = ppm/K) tienen seis bandas de resistencia. El marrón (100 ppm/C) es el color más común de la sexta banda.
>
Esto significa que para un cambio de temperatura de 10°C, el valor de resistencia puede variar en 1000 ppm o 0,1%. Naranja (3), Rojo (2), Marrón (1), Marrón (x 10), Verde (1%) y Rojo (50 ppm/°C) representan una resistencia de 3,21 kΩ con una tolerancia del 1% y 50 ppm dar. /°C coeficiente de temperatura en el ejemplo de resistencia de seis bandas que se muestra arriba.
Excepciones al código de colores.
Además de la versión estándar, existen algunas excepciones en el código que debes conocer para determinar la medida exacta. Las excepciones se enumeran a continuación.

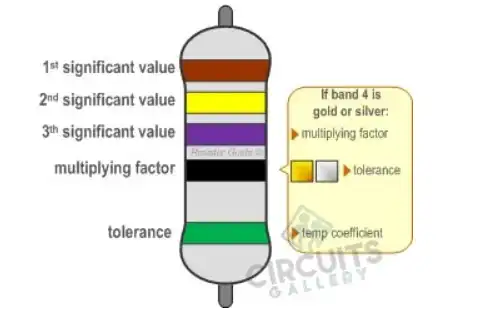

Resistencia con 5 bandas y 4ta banda de oro o plata.
Una excepción son las resistencias de cinco bandas, que se utilizan en resistencias simples o antiguas y tienen una cuarta banda hecha de plata u oro. Los dígitos significativos están representados por las dos primeras bandas, un factor de multiplicación está representado por la tercera banda, la tolerancia está representada por la cuarta banda y el coeficiente de temperatura (ppm/K) está representado por la quinta banda.
Colores diferentes
En las resistencias de alto voltaje, las franjas doradas y plateadas a menudo se reemplazan por franjas amarillas y grises para mantener el metal y otros objetos extraños alejados del revestimiento.
Resistencia de banda negra única o de cero ohmios
Una resistencia de cero ohmios es una resistencia que solo tiene una banda negra. Básicamente, es una conexión de cable empaquetada en el mismo diseño de paquete físico que una resistencia y se utiliza para conectar pistas en una placa de circuito impreso (PCB). Debido a su embalaje, la resistencia de cero ohmios se puede montar en la PCB utilizando las mismas herramientas que las resistencias tradicionales.
Banda de confiabilidad
A menudo hay una banda de confiabilidad presente en resistencias fabricadas según especificaciones militares. Este rango está reservado para el porcentaje de tasa de falla por cada 1000 horas de operación.
Esta cinta casi nunca se utiliza en electrónica industrial. Esta banda de confiabilidad la utilizan a menudo resistencias de cuatro bandas. Puede encontrar más información en el manual militar estadounidense MIL-HDBK-199.
Cálculo del valor de resistencia.
Hay varios sitios en línea donde puede encontrar la calculadora de código de color de resistencia. Simplemente insertando las bandas obtendrás el resultado exacto del valor de resistencia. Sin embargo, también puedes hacerlo tú mismo.

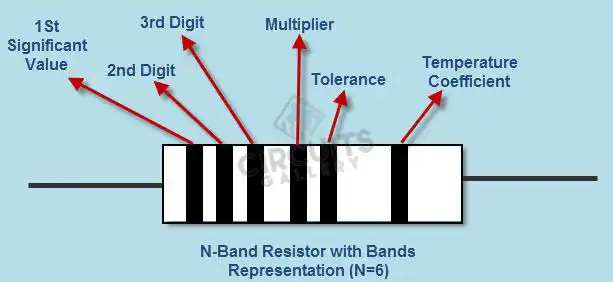

Al calcular el valor de resistencia utilizando calculadoras de códigos de colores de resistencias, las resistencias se consideran resistencias de n bandas, donde «n» representa el número de bandas de colores impresas en la resistencia (n<=6). Si se trata de una resistencia de 6 bandas, las bandas se pueden etiquetar como 1, 2, 3, 4, 5 y 6.
>
Aquí el primer número significativo de valores de resistencia está representado por la Banda 1. El volumen 2 es el segundo número importante. Tanto para resistencias de cinco como de seis bandas, la banda 3 puede considerarse el tercer número significativo. Luego, la banda 4 indica un multiplicador (decimal), la banda 5 muestra el valor de tolerancia en porcentaje y finalmente la banda 6 indica el valor del coeficiente de temperatura.
Resistencias de montaje en superficie
Resistencias de montaje en superficie, también conocidas como resistencias SMD, son resistencias de película de óxido metálico extremadamente pequeñas con forma rectangular que están diseñadas para soldarse directamente a la superficie de una placa de circuito, de ahí el nombre. El cuerpo de una resistencia de montaje superficial suele estar hecho de cerámica y está recubierto con una gruesa capa de resistencia de óxido metálico.
Al cambiar el espesor, la longitud o el tipo de película aplicada utilizada, se puede regular el valor de resistencia de la resistencia y se pueden crear resistencias de alta precisión y baja tolerancia con tolerancias tan bajas como 0,1%. También se pueden soldar directamente a placas de circuito gracias a los conectores o tapas metálicas en ambos extremos de la carcasa.
Diploma
El sistema de código de colores de resistencias ha resultado extremadamente útil para los entusiastas debido a su simplicidad y fácil identificación. Es tan importante conocer el cálculo como el código porque sin saberlo el objetivo final de conocer el valor de la resistencia puede quedar incompleto.
Esperamos que este artículo le ayude a obtener un resumen de la información sobre resistencias, códigos de colores de resistencias, excepciones de códigos de colores de resistencias y una calculadora de códigos de colores de resistencias.
Tabla de resistencia de ohmios | Una guía completa para comprender la resistencia eléctrica
¿Te has preguntado alguna vez qué papel juega la resistencia eléctrica en nuestra vida cotidiana? Desde los dispositivos que utilizamos hasta los sistemas que mantienen nuestras casas iluminadas, la resistencia es fundamental para el funcionamiento de la electricidad. En este artículo, te presentamos una tabla de resistencia de ohmios que desglosa este concepto esencial, acompañado de una guía completa para que comprendas no solo qué es la resistencia eléctrica, sino también cómo calcularla y aplicarla en diferentes situaciones. ¡Empecemos!
¿Qué es la resistencia eléctrica?
La resistencia eléctrica es una propiedad de los materiales que determina cuánto oposición presentan al flujo de corriente eléctrica. Se mide en ohmios (Ω) y es fundamental para el diseño y análisis de circuitos eléctricos. Un material con mayor resistencia permite menos flujo de corriente, mientras que un material con menor resistencia permite mayor flujo.
Tabla de resistencia de ohmios
Las resistencias se clasifican en diferentes valores, y para simplificar su uso, existen valores preferidos o estándar. Aquí te presentamos una tabla básica de resistencias:
- 1 Ω
- 2 Ω
- 4.7 Ω
- 10 Ω
- 22 Ω
- 47 Ω
- 100 Ω
- 220 Ω
- 470 Ω
- 1 kΩ (1000 Ω)
- 2.2 kΩ
- 4.7 kΩ
- 10 kΩ
- 22 kΩ
- 47 kΩ
- 100 kΩ

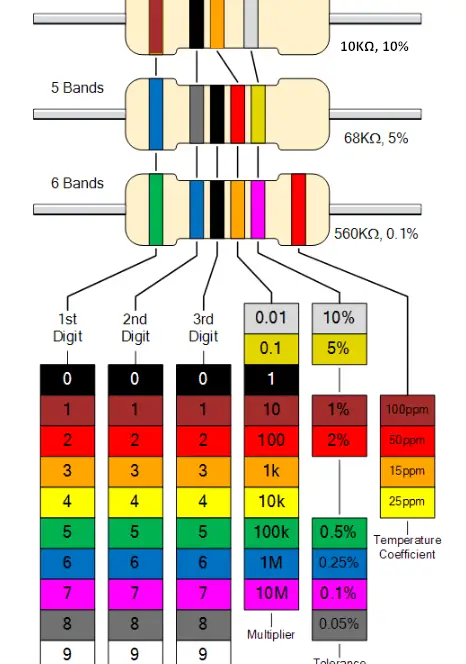

Código de color de resistencias
El código de color de resistencias es un método comúnmente utilizado para identificar el valor de resistencia y su tolerancia. Este código se representa con bandas de colores en el cilindro de la resistencia. Aquí tienes un resumen de cómo interpretarlo:
Resistencias de 4 bandas
Las resistencias de 4 bandas incluyen dos bandas para el valor significativo, una para el multiplicador y una para la tolerancia. Por ejemplo, si una resistencia tiene bandas de colores verde, azul, roja y dorada, su valor es:
- Verde (5)
- Azul (6)
- Roja (10^2)
- O sea, 56 x 100 = 5600 Ω, con una tolerancia del 5%.
Resistencias de 5 bandas
Estas resistencias ofrecen mayor precisión, añadiendo un tercer dígito significativo. Por ejemplo: marrón, amarillo, violeta, negro y verde indicarían un valor más preciso.
Calcular el valor de resistencia
Existen calculadoras en línea que facilitan la conversión de colores a valores de resistencia, pero es útil conocer el proceso manualmente. Para calcular el valor de resistencia, considera el número de bandas y sigue el método del código de colores.
Conclusión
Comprender la tabla de resistencia de ohmios y el código de color es esencial para cualquier aficionado a la electrónica o estudiante. Estos conceptos te permitirán realizar montajes eléctricos más precisos y seguros.
Preguntas Frecuentes (FAQs)
¿Por qué es importante entender la resistencia eléctrica?
Comprender la resistencia eléctrica es crucial porque permite a los diseñadores de circuitos controlar el flujo de corriente, evitando sobrecargas y garantizando un funcionamiento seguro de los dispositivos eléctricos.
¿Cómo se mide la resistencia eléctrica?
La resistencia eléctrica se mide usando un ohmímetro, que aplica una corriente definida y mide la caída de voltaje a través del componente cuyo valor se quiere determinar.
¿Qué ocurre si uso una resistencia inadecuada?
Usar una resistencia incorrecta puede provocar un funcionamiento ineficiente del circuito, sobrecalentamiento, o incluso daños permanentes a los componentes.
¿Dónde puedo aprender más sobre el cálculo de resistencias?
Puedes explorar recursos en línea como Electronics Tutorials para aprender más sobre este y otros temas relacionados con la electrónica.
