Tablero de distribución UL 891 frente a UL 1558: ¿Cuál es la diferencia?

Si estás en el mundo de la electricidad, seguramente hayas escuchado hablar de los tableros de distribución UL 891 y UL 1558. Pero, ¿te has preguntado cuál es la diferencia entre ambos? En este artículo, te daremos todas las respuestas. Descubre cómo estas dos normas pueden impactar en la calidad y seguridad de tus instalaciones eléctricas. ¡No te lo pierdas!

¿Está confundido por las diferencias entre el tablero de distribución UL 891 y UL 1558? Comprender estos dos códigos es importante si está buscando un cuadro de distribución, por lo que es fundamental saber cuál se adapta mejor a sus necesidades. En esta publicación de blog, desglosaremos los códigos de tablero de distribución UL 891 y UL 1558 y explicaremos por qué cada uno puede ser una mejor opción según sus circunstancias específicas. Armado con toda la información necesaria, puede tomar una decisión informada que le brinde la tranquilidad de saber que su centralita cumple con los requisitos del código.

Definición y vistazo de UL 1558

Underwriters Laboratories (UL) es una agencia de certificación de seguridad acreditada que prueba productos para determinar si se pueden utilizar de forma segura.

UL 1558 Switchboard es uno de los estándares creados y mantenidos por la organización UL para tableros de distribución de bajo voltaje. Los tableros de distribución de bajo voltaje se usan típicamente en edificios comerciales como escuelas, fábricas, hospitales y tiendas minoristas, donde se necesitan mayores cantidades de energía que las que requieren las aplicaciones residenciales.

Estos interruptores gestionan el flujo de electricidad desde una fuente principal hacia múltiples circuitos dentro del edificio. Están disponibles en unidades de vivienda que van desde 600 voltios a 5000 voltios con o sin dispositivos de protección. Para cumplir con los estándares UL 1558, estos tableros de distribución deben tener numerosas características que incluyen un sistema de aislamiento eficaz, paneles de etiquetado y marcado, protección contra sobrecorriente y enclavamientos de seguridad integrados. [1]

Los cuadros de distribución UL 1558 están especialmente diseñados para soportar altas tensiones eléctricas que podrían provocar el mal funcionamiento de un dispositivo o incluso volverse peligroso. También cuentan con capacidades superiores de control de temperatura que ayudan a evitar el sobrecalentamiento de los disyuntores. Los tableros de distribución que cumplen con UL 1558 son altamente confiables, duraderos y seguros para su uso en edificios comerciales con grandes necesidades de electricidad. Con estos estándares implementados, las empresas pueden estar seguras de que su centralita cumple con el código y continuará funcionando de manera segura y eficiente en los años venideros.

Tablero de distribución UL 891 frente a UL 1558: ¿Cuál es la diferencia?

Definición y vistazo de UL 891

UL 891 es otro conjunto de estándares creado y mantenido por UL para tableros de distribución de bajo voltaje. Este tipo de tablero de distribución se usa típicamente en aplicaciones industriales más grandes, como plantas de energía, subestaciones o acerías, donde se requieren voltajes más altos. El estándar UL 891 está diseñado para su uso en entornos con un voltaje máximo del sistema de hasta 1000 voltios y un amperaje nominal de 2000A o menos.

Este tipo de tablero de distribución debe diseñarse y construirse para cumplir con los rigurosos requisitos descritos en los estándares UL 891, que incluyen disposiciones para protección física, protección contra arco eléctrico, capacidad de interrupción de corriente de falla, métodos de cableado, dispositivos de protección contra sobrecorriente, componentes de control y mucho más. más. Además de proporcionar medidas de seguridad para el personal que opera el tablero de distribución, estas normas también requieren que todos los componentes utilizados dentro del tablero de distribución cumplan con ciertos criterios de rendimiento relacionados con el aumento de temperatura, clasificaciones de aislamiento eléctrico, clasificaciones de corriente de cortocircuito (SCCR) y otros requisitos de seguridad aplicables. . [2]

Tablero de distribución UL 891 frente a UL 1558: ¿Cuál es la diferencia?

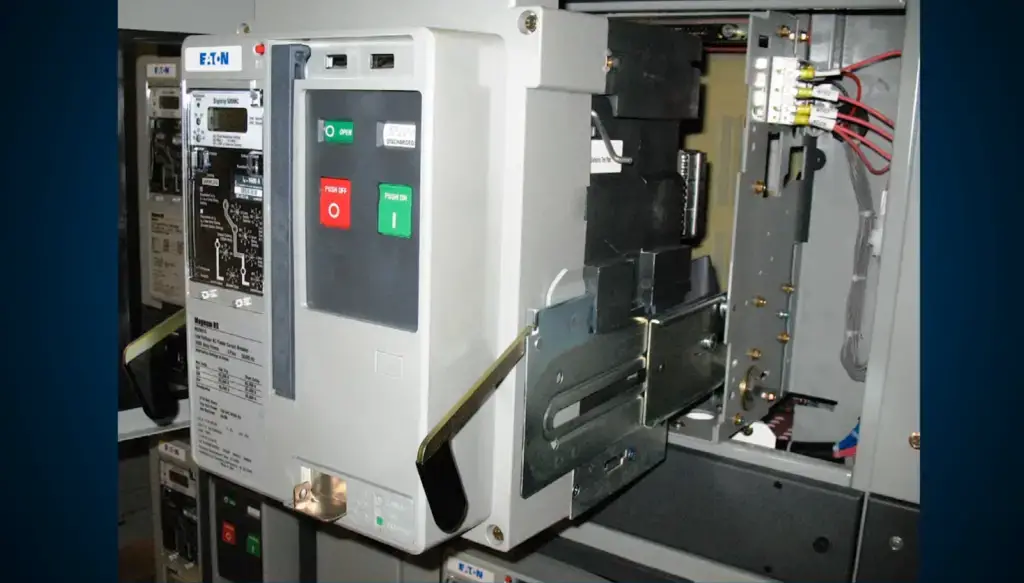

Protección contra sobrecorriente y diseño de extracción

Los tableros de distribución UL 891 utilizan fusibles o disyuntores con una tensión nominal máxima de 600 voltios para brindar protección contra sobrecorriente. Los sistemas de tablero de distribución UL 1558, por otro lado, utilizan disyuntores de caja moldeada en diseño extraíble para brindar protección contra sobrecorriente. Los diseños extraíbles permiten a los usuarios quitar y reemplazar fácilmente el disyuntor del tablero de distribución, algo que es más difícil con los tableros basados ​​en fusibles. Esto ayuda a aumentar la seguridad al realizar reparaciones o ajustes ya que las partes vivas del tablero están aisladas del personal que trabaja en ellas. Además, los tableros de distribución UL 1558 pueden incluir monitoreo de falla a tierra incorporado para mejorar la seguridad y las capacidades de diagnóstico.

En última instancia, estas diferencias hacen que los tableros de distribución UL 1558 sean una mejor opción que los UL 891 cuando se necesitan requisitos máximos de seguridad. Para aplicaciones industriales y otras aplicaciones de alta potencia, los sistemas de tablero de distribución UL 1558 brindan una solución fácil de mantener con protección mejorada para el personal que trabaja en ellos.

Clasificaciones de corriente de falla

Cuando se trata de tableros de distribución, UL 891 y UL 1558 tienen diferentes requisitos para las clasificaciones de corriente de falla. Para tableros de distribución UL 891, la clasificación de interrupción debe ser al menos igual a la corriente de falla máxima disponible del sistema. Por otro lado, los tableros de distribución UL 1558 requieren que su clasificación de interrupción sea no menos de cinco veces la corriente de falla máxima disponible del sistema. Esta diferencia es importante ya que proporciona un mayor nivel de seguridad en caso de fallas del sistema. Además, UL 891 requiere que todos los dispositivos de protección tengan una clasificación de interrupción igual o mayor que su disyuntor asociado utilizado para abrir y cerrar circuitos individuales. Mientras que UL 1558 no requiere este mismo requisito siempre que el esquema de protección general cumpla con los requisitos.

Tablero de distribución UL 891 frente a UL 1558: ¿Cuál es la diferencia?

Clasificación de aumento de temperatura y de corto plazo

Al comparar los tableros de distribución UL 891 con los UL 1558, es importante considerar las clasificaciones de aumento de temperatura y de corto tiempo, además de otras consideraciones de seguridad. La clasificación de corto tiempo es la cantidad de corriente que un tablero de distribución puede transportar de manera segura durante 1 minuto sin dañar sus componentes ni causar condiciones peligrosas. Es una indicación del nivel máximo de protección contra sobrecarga disponible en el cuadro de distribución. El índice de aumento de temperatura es otra medida de la seguridad de un tablero de distribución, que indica cuánto calor se generará cuando lleve su carga de corriente nominal durante períodos prolongados de tiempo. [3]

Se requiere que los tableros de distribución UL 891 tengan una clasificación de corta duración mayor o igual a 60 segundos y un índice de aumento de temperatura mayor o igual a 140°C. Los tableros de distribución UL 1558, por otro lado, deben tener una clasificación de corta duración mayor o igual a 30 segundos y un índice de aumento de temperatura mayor o igual a 150°C.

Las clasificaciones de temperatura y tiempo breve más altas de los tableros de distribución UL 891 pueden proporcionar un nivel adicional de seguridad, pero es importante tener en cuenta que también significan que estos tableros de distribución serán más grandes y más caros que sus homólogos UL 1558. Además, puede resultar difícil encontrar dispositivos con certificación UL 891, ya que son menos comunes en el mercado.

¿En qué medida UL 891 está por delante de UL 1558?

El estándar UL 891 es mucho más estricto que el estándar UL 1558. Requiere que los cuadros de distribución tengan un mayor grado de resistencia al fuego, así como una mejor protección contra descargas eléctricas y arcos eléctricos. Los cables utilizados para los tableros de distribución UL 891 también deben estar aislados con material retardante de llama para que no se incendien si ocurre un cortocircuito eléctrico. Como resultado de estos estándares de seguridad más altos, los tableros de distribución UL 891 se consideran más seguros que los construidos según el estándar UL 1558.

Los gabinetes de los tableros de distribución UL 891 generalmente están hechos de acero inoxidable u otros metales ignífugos en lugar del plástico o la madera que se usan en muchos tableros UL 1558. Además, los componentes internos están diseñados para un corte inmediato de la electricidad en caso de un cortocircuito u otra situación de emergencia. Los tableros de distribución UL 891 también tienen características de seguridad adicionales como protección contra sobrecargas, sistemas especiales de puesta a tierra y alarmas de bajo voltaje.

Además de mayores estándares de seguridad, los tableros de distribución UL 891 están diseñados para una mayor longevidad en comparación con los construidos con el estándar UL 1558. Esto se debe a que tienen mayor durabilidad y pueden soportar mejor golpes físicos y condiciones climáticas adversas que sus homólogos UL 1558. Por lo tanto, instalar un tablero de distribución de calidad industrial fabricado según el estándar UL 891 significa que obtendrá un producto de alta calidad que durará años sin necesidad de reparaciones ni reemplazos. [4]

Tablero de distribución UL 891 frente a UL 1558: ¿Cuál es la diferencia?

¿Cómo UL 1558 supera a UL 891?

UL 1558 es una norma de seguridad más nueva y completa que UL 891. Actualiza los requisitos de Código Eléctrico Nacional (NEC) de varias maneras para garantizar la seguridad tanto del personal como del equipo. Las áreas principales donde UL 1558 supera a UL 891 son sus métodos de prueba, consideraciones de diseño, estándares de desempeño ambiental y criterios de interfaz del operador.

Para los métodos de prueba, UL 1558 exige niveles más altos de pruebas de resistencia a la tensión para las piezas internas, como barras colectoras, conductores, contactores, etc. También requiere pruebas de durabilidad adicionales, como ciclos de prueba de resistencia y pruebas de ciclos de temperatura. Todas estas medidas contribuyen a aumentar la fiabilidad y la seguridad del cuadro a lo largo del tiempo.

En términos de consideraciones de diseño, UL 1558 requiere que los tableros de distribución empleen sistemas de protección contra fallas de arco y restrinjan el uso de materiales combustibles. También impone una temperatura máxima de funcionamiento para uso interior y exterior, además de definir criterios de diseño separados para cada aplicación. Esto tiene como objetivo garantizar que el cuadro de distribución sea adecuado para el entorno previsto y no sucumba a factores ambientales como la humedad o el polvo.

Además, UL 1558 establece estándares más estrictos para las interfaces del operador al exigir mayores niveles de visibilidad y accesibilidad. Por ejemplo, requiere que los controles manuales estén claramente etiquetados con sus funciones correspondientes, al tiempo que especifica estándares de tamaño mínimo tanto para las ventanas de visualización como para los paneles de control. Todas estas medidas están diseñadas para minimizar los errores del usuario y al mismo tiempo garantizar que los operadores de centralita puedan evaluar rápidamente las situaciones y tomar las acciones adecuadas si es necesario.

En resumen, UL 1558 es un estándar más sólido que UL 891 en casi todos los sentidos. Sus métodos de prueba, consideraciones de diseño, estándares de desempeño ambiental y criterios de interfaz del operador superan los requisitos de UL 891 y brindan mayor tranquilidad a los usuarios de tableros de distribución. Por estas razones, UL 1558 a menudo se considera el estándar de seguridad preferido para tableros de distribución industriales.

Pros y contras de UL 1558

Los tableros de distribución UL 1558 son un tipo de tablero industrial diseñado para 600 V o menos. Proporcionan una protección fiable contra descargas eléctricas y cortocircuitos, lo que los convierte en una opción ideal para aplicaciones en edificios comerciales, fábricas, laboratorios, hospitales y cualquier otra instalación donde la seguridad sea una prioridad. Algunas de las ventajas de los tableros de distribución UL 1558 incluyen:

  • Calificaciones actuales más altas – UL 1558 permite clasificaciones de corriente más altas que UL 891 porque tiene una mejor coordinación con los dispositivos de protección contra sobrecorriente. Esto hace posible utilizar cables y equipos más grandes en el mismo espacio en comparación con los tableros de distribución UL 891.
  • Mejor aislamiento – UL 1558 utiliza una mayor cantidad de conductores neutros, lo que mejora su capacidad para limitar el impacto de cortocircuitos y sobretensiones.
  • Mayor flexibilidad – Los tableros de distribución UL 1558 cuentan con menos componentes que UL 891, lo que significa que se puede utilizar más espacio para otros equipos o controles. Esto facilita la configuración del panel para satisfacer necesidades y aplicaciones específicas.

A pesar de estas ventajas, existen algunas desventajas al utilizar tableros de distribución UL 1558. Requieren conductores de mayor tamaño para transportar corrientes más altas, lo que aumenta su costo y puede limitar las opciones disponibles para ciertas aplicaciones. Además, debido a su mayor complejidad, a menudo requieren de un electricista o ingeniero profesional con experiencia en esta área para poder instalarlos correctamente. Finalmente, debido a sus características de seguridad adicionales, es posible que no sean adecuados para todos los entornos donde un nivel inferior de seguridad es aceptable.

Tablero de distribución UL 891 frente a UL 1558: ¿Cuál es la diferencia?

En general, los tableros de distribución UL 1558 ofrecen un nivel mejorado de protección en comparación con UL 891 y pueden ser una buena opción para aplicaciones que requieren corrientes nominales más altas y mejor aislamiento. Sin embargo, es importante considerar la complejidad y el costo adicionales asociados con el uso de este tipo de panel antes de tomar una decisión. [5]

Pros y contras de UL 891

UL 891 es un estándar para probar paneles de control industriales, como tableros de distribución. Tiene una amplia aceptación y proporciona a las empresas una gran flexibilidad a la hora de certificar sus productos.

UL 891 tiene las siguientes ventajas:

  • UL 891 simplifica el proceso de certificación de productos, haciendo que sea más fácil y rápido para las empresas obtener la aprobación de sus cuadros de distribución.
  • Los requisitos establecidos por UL 891 son más completos que los establecidos por otras normas, lo que ayuda a garantizar que los productos cumplan con normas de seguridad más estrictas.
  • UL 891 permite la personalización de productos sin comprometer la calidad o la seguridad. Esto significa que las empresas pueden adaptar sus tableros de distribución para satisfacer necesidades específicas y al mismo tiempo cumplir con los estrictos estándares establecidos por UL.

Por otro lado, también existen algunos inconvenientes asociados con UL 891. Estos incluyen:

  • El coste de la certificación puede ser mayor que el de otros estándares, ya que UL 891 es más estricto y exigente.
  • Requiere un mayor nivel de experiencia para garantizar que los productos cumplan con los requisitos de la norma. Las empresas deben tener conocimientos suficientes sobre paneles de control industriales para poder cumplir con UL 891.
  • En algunos casos, puede que no sea viable para las empresas certificar sus cuadros de distribución con UL 891 debido a su alto coste y complejidad.

Tablero de distribución UL 891 frente a UL 1558: ¿Cuál es la diferencia?

Preguntas más frecuentes

¿Cuál es la diferencia entre UL 1558 y 891?

UL 891 es una norma de seguridad para equipos de control industrial, incluidos tableros de distribución y paneles. UL 1558 es una norma de seguridad específica para tableros de distribución utilizados en aplicaciones comerciales e industriales. Si bien ambas normas cubren varios aspectos de seguridad, UL 1558 también cubre requisitos adicionales como protección contra riesgos de incendio y protección contra fallas de arco. ¿Qué tipos de tableros de distribución están cubiertos por UL 891? UL 891 cubre muchos tipos diferentes de equipos de control industrial que incluyen tableros de distribución y paneles. Estos incluyen conjuntos de distribución de energía, controladores de motores, interruptores de transferencia, arrancadores combinados, enchufes de bus y sistemas de electroductos.

¿Con qué frecuencia necesito probar mi tablero de distribución según UL 891 o 1558?

Las pruebas son necesarias cada vez que se instala un nuevo cuadro de distribución o cuando uno existente sufre modificaciones importantes. Además, se deben realizar inspecciones periódicas al menos una vez cada tres años o después de reparaciones o reemplazos importantes de equipos. Es importante tener en cuenta que estas inspecciones deben ser realizadas por un electricista calificado.

¿Cuál es la norma UL 891 para tableros de distribución?

UL 891 es un estándar de Underwriters Laboratories (UL) que se aplica a conjuntos de tableros de distribución fabricados en fábrica. Cubre requisitos generales como tensiones nominales, clasificaciones de resistencia a cortocircuitos, tipos de envolventes y otras características especiales. UL 891 regula la construcción de los cuadros de distribución para garantizar la seguridad y la fiabilidad. La norma exige que estos dispositivos también se sometan a pruebas exhaustivas antes de que se autorice su uso en aplicaciones comerciales o industriales. Además, UL 891 exige la instalación y el mantenimiento de componentes listados dentro del propio tablero de distribución. Esto ayuda a garantizar un funcionamiento seguro de acuerdo con las instrucciones del fabricante y los códigos locales.

¿Qué es la aparamenta UL 891?

La aparamenta UL 891 es un tipo de componente y conjunto eléctrico diseñado para controlar, regular o cambiar el flujo de corriente eléctrica en múltiples direcciones.

Se utiliza más comúnmente en entornos industriales para gestionar circuitos de alto voltaje y otras aplicaciones relacionadas. El estándar UL 891 fue desarrollado originalmente por Underwriters Laboratories (UL) para proporcionar requisitos de seguridad detallados para este tipo de equipos. Este tipo de interruptor está diseñado con una capa adicional de protección contra corrientes de falla, sobrecargas térmicas y otras condiciones potencialmente peligrosas que pueden ocurrir durante la operación. También ofrece capacidades superiores de contención de fallas de arco en comparación con los diseños tradicionales. Además, ha sido probado y clasificado a niveles de voltaje más altos que otros conjuntos en el mercado.

¿Cuál es la diferencia entre aparamenta UL y tablero de distribución?

UL 891 Switchgear es un conjunto de equipo que contiene dispositivos de conmutación y protección, generalmente utilizados para controlar, proteger y monitorear circuitos. El tablero de distribución UL 1558 es un gabinete prefabricado que contiene varios tipos de equipos eléctricos, como interruptores, disyuntores, protectores contra sobretensiones y más. El tablero de distribución está diseñado para brindar protección a una pieza individual de equipo o circuito dentro del sistema de tablero de distribución y al mismo tiempo brinda la capacidad de encender/apagar cargas o ramas individuales o transferir carga entre fuentes rápidamente durante condiciones de emergencia. Los tableros de distribución se utilizan típicamente en aplicaciones industriales donde es necesario distribuir grandes cantidades de corriente desde un único punto de fuente a lo largo de múltiples circuitos derivados.

Conclusión

En conclusión, los cuadros de distribución UL 891 y UL 1558 tienen requisitos distintos cuando se trata de la construcción de cuadros de distribución. Si bien ambos ofrecen seguridad y eficiencia con el uso de paneles de control industriales, se deben tener en cuenta sus diferencias al seleccionar qué tipo instalar. UL 891 está diseñado para aplicaciones que necesitan un alto nivel de protección contra la corrosión, mientras que el tablero de distribución UL 1558 proporciona más rentabilidad en términos de instalación y mantenimiento. Ambas normas brindan una protección invaluable contra los riesgos potenciales asociados con los sistemas de distribución de energía eléctrica, pero dependiendo de la aplicación específica, cualquiera de ellas puede ser más adecuada. En última instancia, comprender el propósito y la función de cada estándar puede ayudar a garantizar que las empresas seleccionen la mejor opción para su entorno.

Video útil: aparamenta de baja tensión.

Referencias

  1. https://cdn2.hubspot.net/hubfs/4333126/Files/Technical%20Information/ASCO/White%20Papers/Power%20Control%20Systems/ASCO%20ul-standards-for-power-control-system-equipment.pdf
  2. https://www.circuitsgallery.com/ul-1558-versus-ul-891/
  3. https://forums.mikeholt.com/threads/ul1558-and-891.66587/
  4. https://www.slideshare.net/michaeljmack/891-switchboard-vs-1558-switchgear
  5. https://www.eng-tips.com/viewthread.cfm?qid=155576
