Transformador de aislamiento de osciloscopio

Transformador de aislamiento de osciloscopio: Protegiendo tu equipo y tus mediciones

En el fascinante mundo de la electrónica, donde cada señal puede contar una historia y cada medida puede revelar un misterio, el osciloscopio se erige como la herramienta imprescindible para los ingenieros y técnicos. Sin embargo, garantizar la precisión de estas mediciones implica más que simplemente conectar cables y ajustar botones. Aquí es donde entra en juego un héroe a menudo subestimado: el transformador de aislamiento. En este artículo, exploraremos cómo este dispositivo no solo protege tu valioso osciloscopio de sorpresas eléctricas indeseadas, sino que también garantiza la integridad de tus mediciones, permitiéndote navegar en el complejo océano de datos con confianza y seguridad. ¡Descubre cómo un simple componente puede marcar la diferencia en tus proyectos electrónicos!

Si eres un amante de la electrónica y te apasiona el mundo de los osciloscopios, seguramente has escuchado hablar del transformador de aislamiento de osciloscopio. Este dispositivo es una herramienta fundamental para garantizar la seguridad de tus equipos electrónicos y, al mismo tiempo, obtener mediciones precisas. En este artículo, te explicaremos qué es un transformador de aislamiento de osciloscopio, cómo funciona y por qué deberías considerar utilizarlo. ¡Sigue leyendo para descubrir más sobre esta fascinante tecnología!

Si desea conectar el osciloscopio a un circuito que esté conectado a la tensión de alimentación, deberá utilizar un transformador de aislamiento. Sin embargo, el osciloscopio no debe aislarse del transformador de aislamiento. El dispositivo bajo prueba debería estar flotando.

Los transformadores de aislamiento se utilizan para separar dos circuitos. Aislar la fuente de alimentación elimina transitorios y armónicos del voltaje de suministro y garantiza la seguridad. La relación entre el voltaje primario y secundario de un transformador de aislamiento es 1:1.

Transformador de aislamiento de osciloscopio>

Transformador de aislamiento de osciloscopio

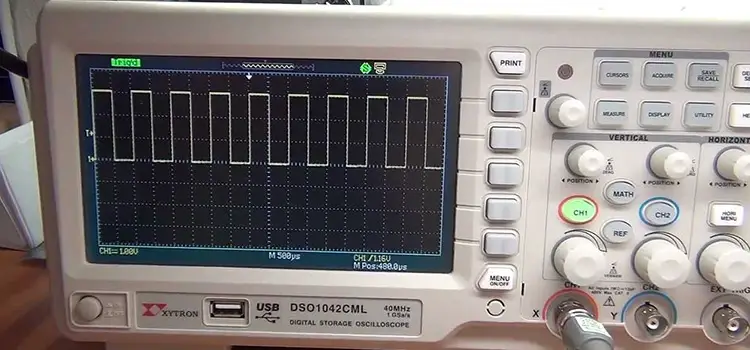

Se realiza una prueba de osciloscopio para visualizar la fluctuación del voltaje a lo largo del tiempo. Las señales se muestran en un diagrama. Si el circuito bajo prueba está conectado a las líneas de suministro principales, la prueba se vuelve peligrosa porque el ruido de alta frecuencia de la fuente de energía se agrega al circuito bajo prueba.

Para suprimir el ruido de alta frecuencia, es necesario agregar el transformador de aislamiento entre el suministro principal y el circuito bajo prueba. Un osciloscopio es un dispositivo relacionado con la tierra. Cuando conecta su osciloscopio al transformador de aislamiento, se elimina la conexión a tierra y su dispositivo flota.

prueba de osciloscopio

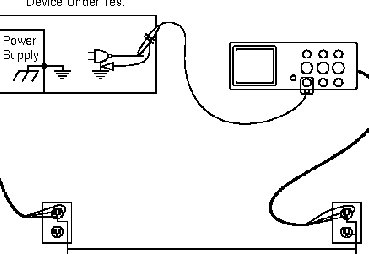

Para probar un circuito con un osciloscopio, debe conectar el terminal de tierra del cable de prueba del osciloscopio a la tierra de su circuito y luego conectar la sonda a la ubicación del circuito que desea probar. Por razones de seguridad, los osciloscopios se fabrican con referencia a tierra.

Los cables BNC del osciloscopio ya están conectados a tierra internamente. Por lo tanto, incluso si no conecta el enchufe de tierra a la tierra del circuito, la conexión funcionará bien. Sin embargo, sus mediciones serán más precisas si el circuito bajo prueba y su osciloscopio tienen la misma masa.

¿Qué sucede si conecta el osciloscopio a un transformador de aislamiento?

Los voltajes de los lados primario y secundario del transformador de aislamiento son iguales. Cuando conecta la sonda de su osciloscopio al transformador de aislamiento, la sonda de su osciloscopio recibe el voltaje del lado primario de su transformador de aislamiento. Entonces su osciloscopio estará flotando.

Hacer flotar su osciloscopio es muy riesgoso y tampoco le dará resultados precisos.

¿Cuál es el propósito del transformador de aislamiento en el experimento del osciloscopio?

Un transformador de aislamiento en el experimento del osciloscopio garantiza la seguridad y suprime las interferencias de alta frecuencia y de CC. Estos están presentes en la línea principal de suministro de energía. Entonces, si está conectando su osciloscopio a un circuito que estará conectado a la línea de alimentación principal, necesitará usar un transformador de aislamiento.

Se utiliza un transformador para aumentar o disminuir el voltaje. Sin embargo, un transformador de aislamiento no sirve para este propósito. Rompe un circuito en los circuitos primario y secundario para que la interferencia de CC no pueda penetrar.

¿Cómo se aísla un osciloscopio?

Puede aislar su osciloscopio aislando el circuito que está probando. Si conecta un transformador de aislamiento entre la fuente de alimentación principal y el circuito bajo prueba, puede usar magnetismo para crear una conexión entre la fuente de alimentación principal y el circuito bajo prueba. Pero no hay conexión con la tierra.

Dado que no hay contacto directo entre la fuente de alimentación principal y el circuito bajo prueba, no se agrega ruido de alta frecuencia desde la línea de alimentación principal.

¿Realmente necesito un transformador de aislamiento?

Se requieren transformadores de aislamiento por razones de seguridad y para obtener una salida precisa del osciloscopio. Los transformadores de aislamiento tienen dos bobinas: primaria y secundaria. La bobina primaria convierte el voltaje eléctrico entrante en uno magnético, induciendo así un campo eléctrico en la bobina secundaria.

Por tanto, en la salida se crea una tensión igual a la tensión de entrada sin que exista una conexión directa entre ellas. La ausencia de una conexión directa entre la fuente de alimentación principal y el circuito bajo prueba suprime la interferencia de alta frecuencia de la línea de alimentación principal.

¿Cuándo usarías un transformador de aislamiento?

Para garantizar la seguridad y eliminar señales no deseadas, debe utilizar un transformador de aislamiento. Estas dos cosas están relacionadas con lugares donde hay un voltaje muy alto, por ejemplo en la fuente de alimentación principal.

Por seguridad

Si necesita trabajar con la fuente de alimentación principal, necesita un transformador de aislamiento. Las líneas que alimentan nuestras casas desde la red principal también pasan por un transformador de aislamiento. Esto es por seguridad.

La línea de alimentación principal puede tener interferencias de alta frecuencia. El ruido de alta frecuencia y la corriente de flujo directo pueden ingresar al circuito cuando se conecta directamente. Esto puede ser peligroso. Por lo tanto, en tales casos es imprescindible un transformador de aislamiento.

Reducción del ruido eléctrico.

Dado que los transformadores de aislamiento son bobinas, la inductancia está relacionada con esto. La inductancia es un obstáculo para las señales de alta frecuencia. Por tanto, el uso de un transformador de aislamiento puede bloquear la propagación del ruido eléctrico.

preguntas frecuentes

¿Puede un osciloscopio medir el voltaje de línea?

Un osciloscopio puede medir voltajes de línea, pero es muy peligroso. El uso de dispositivos de medición en las líneas eléctricas principales es peligroso porque la tensión de alimentación es muy peligrosa para la vida. Por eso hay que trabajar con precaución.

Diploma

Cuando se trabaja con altas tensiones es necesario el uso de un transformador de aislamiento. Garantiza el aislamiento entre el circuito bajo prueba y la línea eléctrica. Cuando utilice un osciloscopio en tales casos, no lo haga flotar ya que sería peligroso. Más bien, necesita hacer flotar el dispositivo o circuito que está probando.

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Transformador de Aislamiento⁢ de Osciloscopio

Protegiendo tu equipo y tus mediciones

En el fascinante mundo de la electrónica, ‌el osciloscopio se erige como una⁣ herramienta indispensable para ingenieros y técnicos. No obstante, optimizar⁤ la precisión de las mediciones requiere de más que simples conexiones y‌ ajustes. Aquí ⁤es donde entra el transformador de aislamiento, un componente ​crucial a menudo subestimado.‌ Este artículo explorará‌ cómo este dispositivo protege‍ tu valioso osciloscopio de sorpresas eléctricas indeseadas ⁢y asegura la​ integridad de tus​ mediciones, permitiéndote navegar en el complejo ⁣océano⁤ de datos con confianza y seguridad.

¿Qué es⁤ un Transformador de Aislamiento de Osciloscopio?

Un transformador⁢ de aislamiento es​ un dispositivo que​ separa dos​ circuitos eléctricos, permitiendo la transmisión de energía eléctrica sin conexión directa.⁤ Esto ⁣es fundamental cuando se trabaja con osciloscopios, ⁣especialmente cuando se conectan⁣ a circuitos que pueden estar bajo⁢ tensión de ⁣alimentación.‍ Con una relación ⁤de voltaje primario⁤ a secundario de 1:1, el transformador proporciona aislamiento y protección que evita problemas como transitorios y armónicos del voltaje de suministro.

¿Cómo Funciona un⁢ Transformador ​de Aislamiento?

Cuando conectas‍ un osciloscopio a un circuito a través de un transformador de aislamiento, ⁤ el circuito bajo ⁢prueba «flota». Esto⁤ significa que no está conectado a tierra, eliminando las interferencias de ruido⁣ de alta⁣ frecuencia que ⁢podrían⁣ distorsionar‌ las mediciones. El transformador convierte el voltaje eléctrico de‌ la bobina primaria en‌ un voltaje magnético, el cual se induce en la bobina secundaria sin permitir que haya contacto físico entre ambos circuitos.

Beneficios de ‍Usar ‌un Transformador de Aislamiento

  1. Seguridad: Reduce el riesgo de descarga eléctrica‌ al aislar‌ el dispositivo bajo‌ prueba y el osciloscopio de la ⁤red eléctrica.
  2. Precisión: Elimina las interferencias ​que pueden afectar la calidad de las mediciones, como el⁣ ruido de ⁤la⁢ fuente de alimentación.
  3. Flotación del dispositivo bajo ⁤prueba: Permite realizar pruebas en circuitos que‌ no ‍están‍ aterrizados, evitando la posibilidad de cortocircuitos.

Preguntas Frecuentes (FAQs)

¿Por qué necesito un transformador de aislamiento?

Los ⁢transformadores de ⁣aislamiento son esenciales por razones de seguridad y para garantizar mediciones precisas en​ los ⁣osciloscopios. Su diseño ⁣permite eliminar interferencias ⁤no deseadas, mejorando la⁢ calidad de las mediciones sin​ comprometer la​ seguridad del operador.

¿Qué sucede si no utilizo un transformador⁤ de aislamiento?

Si no usas un transformador de aislamiento⁤ al conectarte a un circuito con tensión de red, podrías correr el riesgo de recibir descargas eléctricas e interferencias en tus mediciones. Esto no solo puede ⁣dañar tu equipo, ​sino también poner en peligro tu seguridad al trabajar con componentes ⁣eléctricos.

¿Cómo se aísla un osciloscopio?

Para aislar un osciloscopio, debes⁤ conectar un transformador de aislamiento entre la fuente de alimentación y el circuito bajo prueba. Esto interrumpe la conexión a tierra y permite que ⁣el osciloscopio y el circuito​ floten, evitando la adición de‍ ruido de alta frecuencia en las ‌mediciones.

¿Realmente necesito un transformador de aislamiento para pruebas básicas?

Para pruebas básicas y circuitos simples,⁤ es posible que‍ no necesites un transformador de⁢ aislamiento. ⁢Sin embargo, para circuitos que están conectados ‌a la red eléctrica o que presentan riesgos⁣ de interferencia, es altamente recomendable su uso para garantizar tanto la ‍seguridad ​como la precisión en las mediciones.

Conclusión

Un transformador de aislamiento de osciloscopio no solo ⁤es un componente vital⁣ para proteger tu‍ equipo y ‌tus mediciones, sino que también es ‌clave para obtener resultados precisos y confiables durante el trabajo en electrónica.⁣ Ahora que conoces las ventajas y el⁤ funcionamiento de este dispositivo, podrás mejorar tus procesos de‌ medición y garantizar la seguridad en tus ‌proyectos electrónicos.

Para más información sobre ⁣osciloscopios, puedes visitar Keysight o ​ Fluke.
