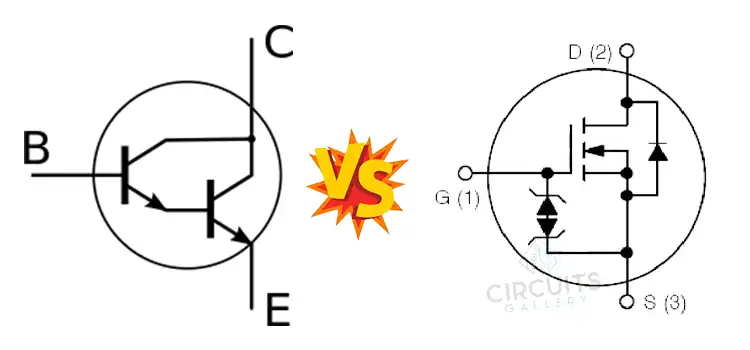

Transistor Darlington frente a MOSFET | Comprender las diferencias clave
En el fascinante mundo de la electrónica, dos tipos de transistores destacan por su importancia y versatilidad: el transistor Darlington y el MOSFET. Aunque ambos cumplen funciones cruciales en circuitos electrónicos, sus principios de funcionamiento y aplicaciones pueden ser sorprendentemente distintos. Si alguna vez te has preguntado cuál de ellos es más adecuado para tus proyectos o qué características los hacen únicos, ¡has llegado al lugar indicado! En este artículo, desglosaremos las diferencias clave entre el transistor Darlington y el MOSFET, ayudándote a tomar decisiones informadas en tu próxima aventura electrónica. Prepárate para sumergirte en el apasionante universo de los transistores y descubrir cuál se adapta mejor a tus necesidades. ¡Comencemos!
Los transistores Darlington y los MOSFET son dos dispositivos ampliamente utilizados en electrónica, pero ¿sabes cuáles son las diferencias clave entre ellos? En este artículo, exploraremos a fondo las características y el funcionamiento de ambas tecnologías para que puedas comprender mejor sus aplicaciones y tomar decisiones informadas al elegir qué tipo de transistor utilizar en tus proyectos. Así que prepárate para desentrañar el enigma del transistor Darlington frente al MOSFET y descubrir cómo estos componentes pueden impulsar tus diseños electrónicos al siguiente nivel. ¡No te lo pierdas!
Los transistores son componentes esenciales de los circuitos eléctricos porque funcionan como interruptores y amplificadores. Los transistores Darlington y los transistores de efecto de campo semiconductores de óxido metálico (MOSFET) son dos tipos comunes de transistores entre los que puede elegir.
Para comprender mejor cuándo y cómo se deben utilizar los transistores Darlington y los MOSFET, en este artículo examinaremos sus propiedades, aplicaciones y fórmulas esenciales.
Transistor Darlington
La configuración Darlington, también llamada par Darlington, es un circuito que consta de dos transistores bipolares conectados mediante un emisor que amplifica la corriente. Su ganancia actual es significativamente mayor que la de cualquier transistor individual y, a menudo, está empaquetado como un transistor. Creado por Sidney Darlington en 1953.

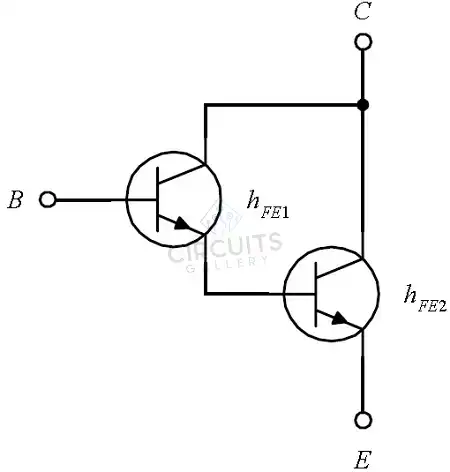

Figura 01: Transistor Darlington
Características de los transistores Darlington
Un diseño de transistor de unión bipolar (BJT) llamado transistor Darlington consta de dos transistores conectados en serie. Esta configuración tiene una ganancia de corriente y una impedancia de entrada muy altas, lo que la hace útil para dispositivos como amplificadores de potencia y circuitos de control de motores que requieren una gran ganancia de corriente.
Los transistores Darlington son populares en algunas aplicaciones de alta frecuencia debido a su mayor caída de voltaje y su velocidad de conmutación más lenta en comparación con otros transistores, como. B. MOSFET, menos efectivos.
MOSFET, inventado por Julius Edgar Lilienfeld en 1925, es un transistor de efecto de campo fabricado mediante oxidación controlada de silicio. Su puerta aislada determina la conductividad y se utiliza para amplificar o conmutar señales electrónicas. Los MOSFET son comunes en los circuitos digitales y pueden fabricarse a partir de semiconductores tipo p o tipo n para un bajo consumo de energía.

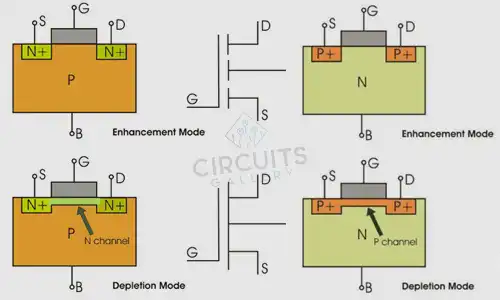

Figura 02: MOSFET
Propiedades de los MOSFET
La capacidad de un MOSFET (transistor de efecto de campo semiconductor de óxido metálico), un dispositivo semiconductor controlado por voltaje, para controlar el flujo de corriente entre sus terminales de fuente y drenaje en función del voltaje aplicado a su terminal de compuerta (VGS) es lo que distingue de otros componentes semiconductores.
Se utiliza ampliamente en aplicaciones de amplificación, conmutación y lógica digital en electrónica porque funciona bien con una disipación de potencia mínima, permite velocidades de conmutación rápidas y está disponible en una variedad de rangos de voltaje.
Diferencias clave entre el transistor Darlington y el MOSFET
El transistor de efecto de campo semiconductor de óxido metálico (MOSFET) y el transistor Darlington son dos tipos de dispositivos semiconductores comúnmente utilizados en circuitos electrónicos para conmutación y amplificación. Examinemos las principales diferencias entre ellos, ya que tienen diferentes calidades y usos:
Operación básica
A continuación se muestra una explicación básica de cómo funcionan un MOSFET y un transistor Darlington.
Transistor Darlington:
- Un transistor Darlington es una combinación de dos transistores bipolares (BJT) conectados de modo que la salida del primer transistor impulsa la base del segundo transistor.
- Es un dispositivo controlado por corriente cuyo funcionamiento depende del flujo de electricidad a través de sus terminales base.
MOSFET:
- Un MOSFET es un dispositivo controlado por voltaje que funciona en función del voltaje aplicado a su terminal de puerta.
- Utiliza un campo eléctrico para controlar el flujo de corriente entre sus terminales de fuente y drenaje.
Control de voltaje versus corriente
A continuación se muestra una explicación de las diferencias en la relación de «control de voltaje-corriente» entre un MOSFET y un transistor Darlington.
Transistor Darlington:
- Controlado por electricidad. La señal de entrada controla la corriente que fluye hacia la base del primer transistor, que a su vez controla la corriente a través del colector del segundo transistor.
- Normalmente se utiliza en aplicaciones donde se requiere una alta ganancia de corriente, como amplificadores de potencia.
MOSFET:
- Controlado por voltaje. El voltaje aplicado al terminal de la compuerta determina el flujo de corriente entre los terminales de fuente y drenaje.
- Ideal para aplicaciones de conmutación y control de señales de alta frecuencia en circuitos digitales.
Lástima por el esfuerzo
Los componentes electrónicos utilizados para la conmutación y amplificación de señales incluyen transistores Darlington y MOSFET (transistores de efecto de campo semiconductores de óxido metálico). En cuanto a las pérdidas de potencia, tienen ciertas características:
Transistor Darlington:
- En general, los transistores Darlington tienen una mayor disipación de potencia en comparación con los MOSFET porque tienen una caída de voltaje (VCEat) en sus terminales colector-emisor cuando conducen.
MOSFET:
- Los MOSFET tienen una resistencia de encendido muy baja (RDS(on)), lo que resulta en una disipación de energía mínima cuando están completamente encendidos. Esto los hace más eficientes para aplicaciones de alta corriente.
Valor de voltaje
Los transistores Darlington y los MOSFET (transistores de efecto de campo semiconductores de óxido metálico) se diferencian entre sí en varias áreas, incluida su tensión nominal:
Transistor Darlington:
- Los transistores Darlington están disponibles con tensiones nominales adecuadas para diversas aplicaciones. Sin embargo, normalmente se utilizan en aplicaciones de baja y media tensión.
MOSFET:
- Los MOSFET están disponibles en una amplia gama de clasificaciones de voltaje, desde MOSFET de nivel lógico de bajo voltaje hasta MOSFET de potencia de alto voltaje, lo que los hace adecuados para una amplia gama de aplicaciones, incluida la electrónica de potencia.
velocidad de conmutación
Los transistores Darlington y los MOSFET (transistores de efecto de campo semiconductores de óxido metálico) se diferencian entre sí en muchos aspectos, incluida la velocidad de conmutación:
Transistor Darlington:
- Normalmente, una velocidad de conmutación más lenta en comparación con los MOSFET debido a las propiedades inherentes de los transistores bipolares.
MOSFET:
- Los MOSFET se pueden encender y apagar muy rápidamente, lo que los hace ideales para aplicaciones de conmutación de alta frecuencia y alta velocidad.
Preguntas y respuestas frecuentes – (Preguntas frecuentes)
¿Cuándo debo utilizar un transistor Darlington?
Si necesita una ganancia de corriente alta, como en amplificadores de potencia o circuitos de control de motores, utilice transistores Darlington.
¿Cuándo debo elegir un MOSFET en lugar de un transistor Darlington?
Cuando la baja disipación de potencia es crítica, como es el caso de los circuitos digitales o la electrónica de potencia, utilice MOSFET para aplicaciones de conmutación controlada por voltaje, conmutación de alta velocidad u otros escenarios de conmutación.
¿Se pueden usar indistintamente los transistores Darlington y los MOSFET?
No nunca. La decisión depende de los requisitos específicos de su aplicación; Cada uno tiene sus propias ventajas y desventajas.
Concluir
En resumen, los requisitos exactos de la aplicación determinan si se debe utilizar un transistor MOSFET o Darlington. Los MOSFET superan a los transistores Darlington en aplicaciones de conmutación controladas por voltaje con excelente eficiencia y velocidad, aunque los transistores Darlington a menudo se seleccionan por sus capacidades de amplificación actuales.
Transistor Darlington frente a MOSFET | Comprender las diferencias clave
En el fascinante mundo de la electrónica, dos tipos de transistores destacan por su importancia y versatilidad: el transistor Darlington y el MOSFET. Aunque ambos cumplen funciones cruciales en circuitos electrónicos, sus principios de funcionamiento y aplicaciones pueden ser sorprendentemente distintos. Si alguna vez te has preguntado cuál de ellos es más adecuado para tus proyectos o qué características los hacen únicos, ¡has llegado al lugar indicado! En este artículo, desglosaremos las diferencias clave entre el transistor Darlington y el MOSFET, ayudándote a tomar decisiones informadas en tu próxima aventura electrónica.
Transistor Darlington
La configuración Darlington, también llamada par Darlington, es un circuito que consta de dos transistores bipolares conectados mediante un emisor que amplifica la corriente. Su ganancia actual es significativamente mayor que la de cualquier transistor individual y, a menudo, está empaquetado como un único transistor.
Características de los transistores Darlington
- Alta ganancia de corriente: Proporciona una amplificación significativa.
- Alta impedancia de entrada: Ideal para amplificadores de potencia.
- Baja velocidad de conmutación: Menos eficaz en aplicaciones de alta frecuencia.
MOSFET
El MOSFET, inventado por Julius Edgar Lilienfeld, es un transistor de efecto de campo fabricado mediante oxidación controlada de silicio. Su puerta aislada determina la conductividad y se utiliza para amplificar o conmutar señales electrónicas. Los MOSFET son comunes en los circuitos digitales y pueden fabricarse a partir de semiconductores tipo p o tipo n para un bajo consumo de energía.
Propiedades de los MOSFET
- Controlado por voltaje: Funciona según el voltaje aplicado a su terminal de puerta.
- Baja disipación de potencia: Ideal para aplicaciones que demandan eficiencia.
- Altas velocidades de conmutación: Excelente para circuitos digitales.
Diferencias clave entre el transistor Darlington y el MOSFET
1. Operación básica
- Transistor Darlington: Combinación de dos transistores bipolares, controlado por corriente.
- MOSFET: Dispositivo controlado por voltaje, utiliza un campo eléctrico.
2. Control de voltaje versus corriente
- Transistor Darlington: La señal de entrada controla la corriente en la base.
- MOSFET: El voltaje aplicado a la puerta determina el flujo de corriente.
3. Pérdidas de potencia
- Transistor Darlington: Mayor disipación de potencia debido a su caída de voltaje.
- MOSFET: Resistencia de encendido baja, lo que resulta en menor pérdida de energía.
4. Voltaje nominal
- Transistor Darlington: Usualmente adecuado para baja y media tensión.
- MOSFET: Amplia gama de clasificaciones de voltaje, incluyendo alta tensión.
FAQs sobre Transistor Darlington y MOSFET
¿Qué tipo de transistor es mejor para amplificación?
El transistor Darlington es generalmente más adecuado para aplicaciones que requieren alta ganancia de corriente, mientras que los MOSFET son preferidos para aplicaciones de conmutación y control debido a su eficiencia energética y velocidad.
¿Pueden ambos transistores usarse en el mismo circuito?
Sí, en algunos casos, se pueden combinar ambos tipos de transistores en un circuito, dependiendo de los requisitos específicos de amplificación y conmutación.
¿Cuál es la principal ventaja de usar un MOSFET sobre un transistor Darlington?
La principal ventaja de un MOSFET es su eficiencia en aplicaciones de conmutación, ya que tiende a tener menor disipación de potencia y velocidades de conmutación más rápidas.
¿Son los transistores Darlington más antiguos que los MOSFET?
No necesariamente. Aunque el concepto de MOSFET se introdujo primero en la década de 1920, el transistor Darlington fue diseñado en 1953. Ambos tipos de transistores han evolucionado desde entonces y son ampliamente utilizados en la actualidad.
Conclusión
tanto el transistor Darlington como el MOSFET tienen características que los hacen únicos y útiles para diferentes aplicaciones en el campo de la electrónica. La elección entre uno y otro dependerá de las necesidades específicas de tu proyecto. Asegúrate de considerar factores como la ganancia de corriente, la eficiencia de conmutación y la configuración de voltaje antes de tomar tu decisión.
