El alambre Romex es uno de los elementos clave en todas nuestras instalaciones eléctricas, pero ¿qué lo hace tan especial y qué características lo distinguen? En este artículo, descubre todo lo que necesitas saber sobre este tipo de cableado tan utilizado en hogares y edificios comerciales. Exploraremos los diferentes tipos de alambre Romex disponibles en el mercado, así como sus principales características y beneficios. ¿Estás listo para adentrarte en el mundo de la electricidad residencial y descubrir cómo funciona este tipo de cableado? ¡Acompáñanos en este viaje informativo y aprovecha al máximo tus conocimientos sobre el alambre Romex!
Como alguien que ha pasado la mayor parte de 15 años metido hasta las rodillas en cables, he descubierto que Romex es un compañero constante: si estás jugando con cables, ya es hora de que hables de este viejo y confiable amigo.
Conclusiones clave: Romex Wire, una marca de Southwire, ha revolucionado la electrificación del hogar con su diseño seguro, asequible y fácil de instalar. Romex consta de conductores de cobre codificados por colores, cada uno recubierto con aislamiento de PVC y alojado en una cubierta no metálica, que cumple con diferentes requisitos.
¡Echemos un vistazo más de cerca al cable Romex!
Orígenes del alambre Romex
El término «Romex» tiene una historia de origen interesante. Se trata de una marca, similar a Kleenex o Xerox, que se ha convertido en un término genérico para el propio producto.
El nombre “Romex” pertenece a Southwire, un fabricante estadounidense de alambres y cables. Ha existido desde principios del siglo XX y se ha consolidado como un nombre muy conocido.
El alambre Romex es un producto del desarrollo del cableado eléctrico.. Está diseñado para ser más seguro y sencillo que las opciones anteriores, como el cableado de botón y tubo o de tubo metálico.
El objetivo era simple: crear Un cable que puede transportar electricidad de forma eficiente y segura a la vez que es duradero y fácil de instalar.
Al lograr esto, El cable Romex jugó un papel importante en la electrificación de hogares en todo Estados Unidos.
Su asequibilidad y facilidad de uso hicieron posible suministrar energía a más hogares, dando forma a las comodidades modernas que disfrutamos hoy.
Componentes y estructura de Romex Wire

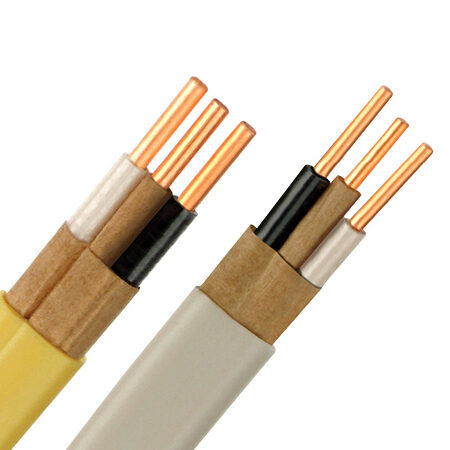

Retire la cubierta exterior de un cable Romex y encontrará un diseño simple pero efectivo.
En el núcleo, Los cables Romex constan de múltiples conductores, cada uno aislado individualmente y una cubierta general no metálica..
En primer lugar, los conductores. Por lo general, están hechos de cobre.conocido por su excelente conductividad.
Cada conductor está codificado por colores: Negro y rojo para caliente, blanco para neutral y en blanco o verde para tierra. Bastante sencillo, ¿verdad?
A continuación, el aislamiento. Cada conductor está cubierto con una capa de aislamiento de PVC..
Esta barrera evita que la corriente se escape del conductor y provoque un cortocircuito. También protege la escalera de daños físicos.
Finalmente, la carcasa. Todos los conductores están envueltos en una funda no metálica, generalmente de vinilo.. Esta capa adicional de protección mantiene todo junto y protege contra daños ambientales.
Tipos de cables Romex
Al igual que una caja de herramientas bien surtida, Romex Wire ofrece varias opciones, cada una adaptada a diferentes necesidades eléctricas.
El alambre se clasifica según su diámetro (que indica el espesor) y la cantidad de conductores que contiene.
Es útil recordar que cuanto menor sea el calibre del cable, más grueso y grande será el cable.
Para desglosarlo aún más, aquí hay algunos tipos comunes de cables Romex:
- alambre 14/2: Esto es adecuado para circuitos de 15 amperios. Se utiliza comúnmente para accesorios de iluminación y enchufes multiusos en propiedades residenciales. Este tipo normalmente alimenta dispositivos como computadoras, lámparas y radios.
- 12/2 alambre: Diseñado para circuitos de 20 amperios, es ideal para cocinas y cuartos de lavado domésticos, alimentando electrodomésticos como microondas, refrigeradores y lavadoras.
- 10/2 alambre: Este tipo es adecuado para circuitos de 30 amperios y se utiliza a menudo para electrodomésticos grandes, como calentadores de agua eléctricos y secadoras.
- 10/3 alambre: Este cable más grueso está diseñado para dispositivos más grandes que requieren su propio circuito, como: B. una estufa eléctrica, aires acondicionados o un subpanel.
Interpretar las etiquetas de los cables Romex es más sencillo de lo que parece a primera vista.
Por ejemplo, La etiqueta «NM-B» significa «Tipo B no metálico», donde «B» significa que el cable es resistente al calor hasta 90 grados Celsius.haciéndolo adecuado para la mayoría de aplicaciones residenciales.
Cada tipo de cable Romex tiene un propósito único, desde alimentar artefactos de iluminación simples hasta dispositivos de alto rendimiento. Elegir el cable adecuado para el trabajo no es sólo una cuestión de eficiencia, sino también una necesidad de seguridad.
Como siempre, al realizar trabajos eléctricos, asegúrese de tener los conocimientos adecuados o contrate a un profesional para que realice el trabajo.
Cableado Romex comparado con otros tipos de cables
Aquí hay una comparación entre el cable Romex, el cableado de tubo de botón y el cableado de tubo de metal:
| factor | alambre romex | Cableado de botones y tubos. | Cableado de tuberías metálicas |
|---|---|---|---|
| Instalación más fácil | Alto | Bajo | Medio |
| Costo | Bajo | Alto | Alto |
| Seguridad | Alto | Medio a bajo | Alto |
| durabilidad | Alto | Medio | Muy alto |
| Flexibilidad de cableado | Alto | Bajo | Medio a alto |
| Toma de tierra | Disponible | No disponible | Disponible |
| aislamiento | Alto | Bajo | Depende del cable utilizado |
- Instalación más sencilla: El cable Romex es flexible y se puede pasar a través de paredes y techos con relativa facilidad, lo que lo hace más fácil de instalar que los otros dos. El cableado de botones y tubos requiere trabajo especializado y una instalación cuidadosa, lo que dificulta la instalación. El cableado de tuberías de metal requiere doblar y cortar la tubería, lo que puede requerir mucha mano de obra.
- Costo: Los cables Romex tienden a ser menos costosos que los cables de tubo de botón y de tubo metálico. Los dos últimos requieren más mano de obra para su instalación, lo que eleva los costos.
- Seguridad: Los cables Romex son más seguros que los cables de botón y tubo porque están equipados con un cable a tierra que evita descargas eléctricas. El cableado Romex y de tubos metálicos son generalmente más seguros que el cableado de botones y tubos, un sistema más antiguo que puede representar un riesgo para la seguridad si no se mantiene adecuadamente.
- Durabilidad: Si bien el cable Romex es duradero, el cableado con conducto metálico es el más duradero porque el conducto metálico protege los cables contra daños. Sin embargo, debido a que el cableado de perilla y tubo es una tecnología más antigua, tiende a ser menos duradero que las otras dos.
- Flexibilidad en la disposición del cableado: El cable Romex permite una mayor flexibilidad en la disposición del cableado que los cables de botón y tubo. Las tuberías de metal también pueden ofrecer flexibilidad, aunque cambiar el diseño puede requerir más mano de obra debido a la necesidad de doblar y cortar la tubería.
- Toma de tierra: Los cables Romex y las tuberías metálicas proporcionan conexión a tierra, lo que ayuda a prevenir descargas eléctricas. No se incluye cable de tierra con el cableado de tubo de botón.
- Aislamiento: El cable Romex tiene un mejor aislamiento que el cable de botón y tubo, lo que puede ayudar a prevenir cortocircuitos e incendios. El aislamiento de tuberías metálicas depende del tipo de cable utilizado en la tubería.
Usos generales del alambre Romex
El cable Romex es la navaja suiza del cableado doméstico. Gracias a su flexibilidad, cubre una amplia gama de aplicaciones.
No se trata sólo de encender luces o electrodomésticos; Se trata de hacer que nuestros hogares sean funcionales y nuestras vidas cómodas.
Estos son algunos de los usos más comunes del alambre Romex:
| Tipo de circuito | Descripción | Tipo típico de cable Romex |
|---|---|---|
| Circuitos de iluminación | Se utiliza para alimentar circuitos de iluminación en zonas residenciales, desde lámparas de noche hasta luces de cocina. | 14/2 |
| Circuitos de enchufe | Comúnmente utilizado para circuitos de tomas de corriente que alimentan electrodomésticos y dispositivos cotidianos, como teléfonos y computadoras de escritorio. | 12/2 |
| Circuitos de dispositivos | Se utiliza para electrodomésticos grandes como secadoras, estufas o aires acondicionados que requieren más potencia. | 10/2 o 10/3 |
| Proyectos de renovación | Un favorito para remodelar o ampliar estructuras existentes debido a su facilidad de uso, instalación y confiabilidad. | Depende de las necesidades de energía específicas del proyecto. |
Si bien los cables Romex suelen estar ocultos en paredes, techos o pisos en propiedades residenciales, también se usan fuera de casas privadas.
Se utiliza en algunos entornos comerciales e industriales ligeros y proporciona soluciones eléctricas a mayor escala. Sin embargo, Recuerde que los cables Romex no son aptos para aplicaciones expuestas o exteriores..
Para funcionar de forma eficaz y segura, debe protegerse de daños físicos y de influencias ambientales. Al seleccionar soluciones de cableado, considere siempre las necesidades específicas de su proyecto.
Cumplimiento de códigos y regulaciones para Romex Wire
El uso del alambre Romex está estrictamente regulado por un conjunto completo de reglas, especialmente en… Código Eléctrico Nacional (NEC).
Este organismo establece estándares de seguridad eléctrica en los Estados Unidos y garantiza que nuestros hogares y edificios sean eléctricamente sólidos y seguros.
El NEC es complicado cuando se trata de cables Romex. Proporciona pautas específicas sobre qué tipos de cables Romex son adecuados para diferentes aplicaciones.
Por ejemplo, Especifica el uso de cable Romex 14/2 para circuitos de 15 amperios, mientras que 12/2 y 10/2 se especifican para circuitos de 20 y 30 amperios.respectivamente.
Además, el NEC describe los procedimientos de instalación correctos. Esto implica todo, desde asegurar adecuadamente el cable hasta mantener una distancia segura de superficies calientes o lugares donde podrían ocurrir daños físicos.
Seguir las pautas de instalación de NEC garantiza que el sistema eléctrico funcione de manera óptima y minimiza el riesgo de incendio o descarga eléctrica.
Además del NEC, los códigos de construcción locales influyen en el uso del cable Romex. Estas regulaciones varían según la ubicación y algunas áreas pueden tener restricciones o requisitos adicionales..
Esto puede variar desde estrictas normas de profundidad de tendido de cables para aplicaciones subterráneas hasta el tipo de cable adecuado para estructuras de edificios específicas.
El incumplimiento de estas normas no sólo tiene consecuencias legales; puede provocar graves riesgos de seguridad.
El uso o instalación inadecuados de los cables Romex pueden provocar cortes de energía, incendios o descargas eléctricas.
Ya sea que sea un aficionado al bricolaje o un electricista profesional, mantenerse actualizado sobre los requisitos del NEC y los códigos de construcción locales es fundamental para garantizar prácticas eléctricas seguras y conformes.
